Назначение системы IB-SYSTEM
|
Система IB-SYSTEM представляет собой комплекс программно-аппаратных решений для контроля и управления охранными датчиками на внешнем периметре. Для обмена данными в системе IB-SYSTEM используется сеть, стандарта RS485.
Цифровые датчики фирмы CIAS, снабженные интерфейсами RS485 (ERMO 482x PRO, Manta, Coral Plus, Murena, Pythagoras), подключаются к коммуникационной сети напрямую или через сетевые разветвители - повторители типа IB-FMCREP.
Датчики с релейными выходами подключаются через дополнительные интерфейсы – IB-Transponder.
Центральным узлом коммуникационной системы является блок IB-SYSTEM Rack, конструктивно выполненный в виде 19-дюймовой стойки. Блок имеет модульную конструкцию, что позволяет конфигурировать его в соответствии с параметрами системы охраны периметра.
Контроль состояния датчиков осуществляется с помощью программы визуализации IB-TEST MAP или через выходные реле центрального блока IB-SYSTEM Rack с помощью стандартной контрольной панели. |
Отличительные особенности системы IB-SYSTEM:
|
- Обмен данными с охранными устройствами по сети стандарта RS485
- Использование в качестве среды передачи данных медных и оптоволоконных кабелей, сетей стандарта Ethernet, радиоканала.
- Готовые решения для небольших объектов (не более 8-ми радиолучевых барьеров или 16-ти однопозиционных датчика) и для протяженных периметров (более 100 датчиков)
- Возможность подключения к системе датчиков с релейными выходами любых производителей
- Контроль состояния охранных приборов с помощью удобной программы визуализации IB-TEST MAP или релейных выходов
- Простая масштабируемость системы
|
Конфигурация системы IB-SYSTEM
|
| |
Сетевые устройства типа IB-FMCREP, выполняющие функции усилителей-разветвителей сети RS485, позволяют организовывать различные топологии сети: общая шина, звезда, кольцо, а также их комбинации.
Конвертеры на базе устройств IB-FMCREP позволяют использовать в качестве среды передачи данных медные и оптоволоконные кабели, а также существующие на объекте сети стандарта Ethernet и радиоканал.
На иллюстрациях ниже приведены примеры конфигурации коммуникационной системы IB-SYSTEM, где в качестве передающей среды применены медные кабели с витыми парами и оптоволоконные кабели. |

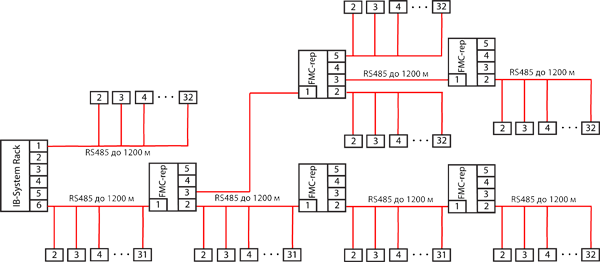

| Пример 1. Использование кабелей типа витая пара: |
|
| Блок IB-SYSTEM Rack снабжен 6-ю портами RS485, к которым можно непосредственно подключать охранные датчики. Максимальное количество устройств, подключаемых к одному участку последовательной линии, не должно превышать 31. При использовании медных кабелей протяженность отдельного участка не должна превышать 1200 м. Если необходимо подключать большее количество датчиков или длина участка превышает 1200 м, то в состав системы включаются усилители-разветвители типа IB-FMCREP. |
| Пример 2. Использование оптоволоконных кабелей: |
|
|
В качестве передающей среды можно использовать многомодовые или одномодовые волоконно-оптические кабели. В такой конфигурации оптические кабели подключаются к плате IB-FO на стойке IB-SYSTEM , а в качестве усилителей-разветвителей используются модули IB-FMCREP-FO, снабженные оптическими разъемами. Охранные датчики здесь подключаются кабелями типа витая пара к портам RS485 модулей IB-FMCREP-FO. Максимальное расстояние между соседними модулями FMCКREP-FO при использовании многомодового оптоволоконного кабеля составляет 3 км.
|
Центральная стойка IB-SYSTEM RACK
|
 |
| В максимальной конфигурации центральный блок IB-SYSTEM Rack может обслуживать до 128-ми однопозиционных охранных датчиков или до 64-х двухпозиционных радиолучевых датчиков. В состав такого комплекта входят следующие модули: |
- 1 модуль IB-Server-R – Сервер Системы
- 2 модуля IB-Hub – Сетевые Концентраторы для связи с внешними устройствами (датчиками)
- 16 модулей IB-Island-8 - Релейно-индикаторные модули
- 2 19-дюймовых корпуса IB-Rack высотой 3U
- 2 блока питания с устройствами для зарядки АКБ
|
|
| Для небольшой охранной системы, содержащей не более 16-ти однопозиционных или 8-ми двухпозиционных датчиков, в качестве управляющего устройства можно использовать комплект IB-SYSTEM Rack Small в составе: |
- 1 блок IB-Server-R16 – Сервер Системы
- 1 блок IB-Hub – Сетевой Концентратор
- 2 блока IB-Island-8 - Релейно-индикаторные модули (16 каналов)
- 1 корпус IB-Rack Small шириной 9,5 дюймов и высотой 3U
- 1 блок питания с устройством для зарядки АКБ
|
Программа контроля состояния охранных датчиков IB-TEST MAP PRO
|
 |
|
Программное обеспечение IB-TEST MAP PRO разработано как удобная графическая среда для контроля состояния периметральных датчиков по сети RS485.
Программа имеет удобный пользовательский интерфейс, позволяющий импортировать графический файл с планом объекта. Пользователь на плане объекта размещает интерактивные графические иконки охранного оборудования, которые в зависимости от состояний датчиков (Тревога, Авария и т.д.) меняют свой цвет.
В программе предусмотрен журнал событий с метками даты и времени, а также многоуровневый доступ к настройкам защищенный паролями пользователей.
|
