Комбинированные датчики серии PYTHAGORAS
 |
Назначение комбинированных датчиков серии PYTHAGORAS
|
Датчики серии PYTHAGORAS (Пифагор) представляют собой комбинированные двухпозиционные датчики, сочетающие в себе технологии СВЧ и ИК-барьеров. Датчик содержит один комплект радиолучевых модулей (TX + RX), а также два или три комплекта двухлучевых ИК модулей.
Использование двух разных физических принципов детекции многократно повышает помехоустойчивость датчика к воздействию атмосферных факторов, снижая вероятность появления ложной тревоги, и повышает обнаруживающую способность прибора.
Датчики серии PYTHAGORAS применяются для защиты внешних периметров, в том числе не огражденных. Различные варианты логической обработки сигналов сенсоров (СВЧ и ИК) позволяют применять датчики PYTHAGORAS там, где классические приборы (одной технологии) генерировали бы многочисленные ложные тревоги, например участки периметра, где невозможно выделить зону отчуждения, достаточную для нормальной работы радиолучевых датчиков.
Максимальная длина охраняемого участка с использованием одного комплекта датчиков PYTHAGORAS составляет 100 или 160 метров в зависимости от модели. |
| Отличительные особенности |
- Использование двух различных технологий детекции; меньше ложных тревог, выше обнаруживающая способность
- Конфигурирование состава детектирующих модулей в зависимости от особенностей объекта и требований заказчика
- Длина зоны охраны 100 или 160 метров
- Цифровая обработка сигналов СВЧ модуля методами "Нечеткой Логики"
- 8 сценариев логической обработки сигналов СВЧ и ИК модулей
- Автоматическая дисквалификация отических модулей при неблагоприятных погодных условиях; работа в режиме радиолучевого датчика
- Интерфейс RS485 для контроля состояния (Тревога, Вскрытие, Отказ) и удаленной настройки и тестирования
- Релейные выходы для подключения к стандартным контрольным панелям
|
Конструктивные особенности датчиков серии PYTHAGORAS
|

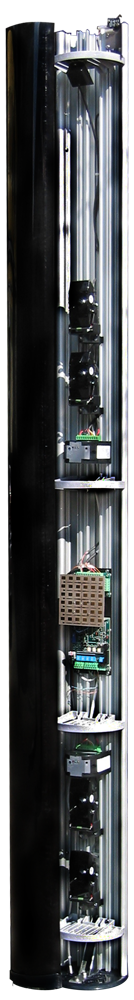

Датчики PYTHAGORAS выполнены в виде цилиндрических стоек высотой 2,0 или 3,0 м и диаметром 170 мм. Основой стойки является жесткая алюминиевая рама, на которой смонтированы электронные блоки датчика: оптические (ИК) модули, СВЧ модули, блок обработки сигналов, блок питания. Стойка закрыта защитным кожухом из темного поликарбоната, прозрачного для СВЧ и ИК излучения. Сверху стойка закрыта гибкой пластиковой крышкой, соединенной с датчиком вскрытия. Герметизация корпуса стоек датчиков PYTHAGORAS выполнена по нормам IP44.
В базовой комплектации стойки датчика поставляются с 1 радиолучевым двухпозиционным модулем (приемник + передатчик) и 2-мя оптическими 2-лучевыми модулями (приемник + передатчик). В одной стойке монтируются либо только приемные либо передающие блоки. По желанию Заказчика стойки датчиков PYTHAGORAS могут быть доукомплектованы дополнительными оптическими модулями, радиолучевым модулем или дополнительными однопозиционными СВЧ датчиками (доплеровского типа) для защиты подходов к стойкам |
Принцип работы датчиков серии PYTHAGORAS
|
 |
|
Сигналы в СВЧ и ИК каналах комбинированного датчика обрабатываются раздельно и подаются на логический процессор, который генерирует сигнал тревоги в соответствии с выбранным алгоритмом. В основном режиме сигнал тревоги генерируется по логике «И», т.е. при последовательном срабатывании СВЧ и ИК модулей.
Если оптическая прозрачность атмосферы снижается, то датчик автоматически переходит в режим генерации тревоги только по сигналам от радиолучевого модуля. В результате удается сохранять функционирование датчика в условиях сильного дождя или густого тумана.
Регистрируемый радиолучевым модулем сигнал обрабатывается методами «Нечеткой Логики» (Fuzzy Logic), которые позволяют компенсировать влияние окружающей обстановки и надежно идентифицировать сигналы вторжения даже на фоне интенсивных радиочастотных помех.
Во встроенной памяти радиолучевого модуля хранятся данные о последних 256 дискретных событиях в системе (сигналы Тревоги, Вскрытия, Отказа, изменения установок и др.). В памяти модуля хранятся также 100 фрагментов принимаемых СВЧ сигналов, амплитуда которых превосходит заданный порог.
|
Контроль сигналов состояния датчиков серии PYTHAGORAS
|
Для подключения к стандартным контрольным панелям в датчиках PYTHAGORAS предусмотрены релейные выходы: Тревога, Авария, Отказ.
Кроме того, контроль состояния датчиков можно осуществлять через интерфейс RS485 с помощью программно-аппаратных средств системы контроля и управления IB-SYSTEM. |
Настройка и юстировка датчиков серии PYTHAGORAS
|
Юстировка и настройка датчиков PYTHAGORAS может проводиться двумя способами:
- С помощью органов управления самого датчика (поворотных переключателей, светодиодных индикаторов, встроенного зуммера).
- С помощью программного обеспечения WAVE TEST2 через интерфейс RS485. Компьютер с программой может быть подключен к датчикам напрямую, используя специальный интерфейсный кабель и конвертер RS232/485 (входят в комплект поставки WAVE TEST2) или через сетевые концентраторы коммуникационной сети IB-SYSTEM (если датчики подключены к системе управления IB-SYSTEM). С помощью программы в реальном времени можно измерять основные рабочие параметры передающих и приемных блоков – напряжение питания, уровень сигнала, напряжение АРУ, окружающую температуру; просматривать журнал событий, анализировать записанные в памяти осциллограммы тревожных событий. Пакет WAVE TEST2 очень эффективен для анализа шумов окружающей среды и установки оптимальных режимов детектирования.
|
| Монтаж датчиков PYTHAGORAS |
Датчики "Пифагор" монтируются на предварительно подготовленные бетонные основания с помощью металлических опорных площадок TOWER BASE. Размеры площадок 250х250Х5 мм.
|
|
|
