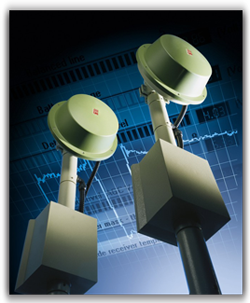

Радиолучевые двухпозиционные датчики серии ERMO 482XPRO с цифровой технологией обработки сигналов предназначены для охраны внешних периметров малой, средней и большой протяженности.
Для анализа принимаемых сигналов в датчиках используются методы «Нечеткой Логики» (Fuzzy Logic), позволяющие существенно повысить вероятность обнаружения нарушителя и снизить вероятность ложных тревог. Цифровая система обработки базируется на анализе характерной формы сигнала вторжения и сравнения ее с типовыми образами. Цифровая технология позволяет также проводить непрерывный анализ сигнала и учитывать влияние изменяющихся погодных условий, что позволяет реализовать характеристики, недостижимые для аналоговых датчиков порогового типа.
В датчиках предусмотрен выбор одного из 16-ти каналов модуляции с кварцевой стабилизацией. Датчик производит динамический анализ принимаемых сигналов, что позволяет обнаруживать потенциальные отказы СВЧ компонентов. Эти две функции практически исключают возможность «маскирования» датчика. |
Отличительные особенности датчиков серии ERMO 482X PRO
|
- Широкий диапазон моделей с длинами зоны обнаружения от 50 до 500 метров
- Применение параболических антенн в СВЧ блоках; линейная поляризация излучения
- Цифровой анализ сигналов на основе алгоритмов “Нечеткой Логики”
- Повышенная защищенность от СВЧ помех
- Система антимаскирования
- Встроенная, энергонезависимая память событий
- Автоматическая компенсация температуры
- 16 каналов модуляции СВЧ-сигнала
- Интерфейс RS485 для контроля состояния и удаленной настройки
|
Цифровые опции датчиков серии ERMO 482X PRO:
|
Цифровой анализ методом «Нечеткой Логики»
Приемный блок датчика анализирует основные параметры сигнала - характер, форму и скорость динамических изменений. Сравнение принимаемых сигналов с записанными в памяти типовыми моделями вторжения производится с помощью алгоритмов «нечеткой логики», позволяющих учитывать влияние случайных факторов и надежно различать реальное вторжение на фоне помех. Датчик позволяет уверенно обнаруживать на охраняемом рубеже идущего, бегущего, ползущего или перекатывающегося нарушителя. |
|
FSTD – метод эффективного уменьшения ширины чувствительной зоны.
Сильное влияние на работу радиолучевых датчиков оказывают расположенные рядом с чувствительной зоной движущиеся предметы – трава, деревья, секции ограды и т.п. Для отстройки от таких помех в датчиках ERMO 482XPRO применяется технология FSTD – Распознавание Цели методом Нечеткой Логики. Система позволяет регулировать чувствительность датчика селективно на краях зоны или просто игнорировать эти сигналы. В результате удается уменьшить эффективную ширину чувствительной зоны датчика и таким образом снизить влияние окружающих факторов.
|
 |
Автоматический контроль параметров.
Датчики непрерывно измеряют температуру окружающей среды с целью коррекции принимаемых сигналов и компенсации параметров, связанных с перепадами температуры. |
|
Динамическое цифровое антимаскирование.
В датчике используются 16 каналов модуляции, стабилизированные кварцевым генератором. Датчик снабжен также функцией динамического анализа уровня принимаемого сигнала. Обе эти функции делают практически невозможным маскирование датчика и, кроме этого, дают информацию о потенциальных отказах СВЧ-компонентов системы.
|
Журнал событий.
В датчиках серии ERMO 482X PRO предусмотрена энергонезависимая память событий. Датчик сохраняет в памяти последние 256 событий связанных с изменением состояния (тревога, вскрытие, отказы), изменением параметров (настройки, обновления ПО, синхронизация времени), попытками удаленного подключения через интерфейс RS485. Все события снабжены метками даты и времени.
Кроме того, в памяти датчика сохраняются осциллограммы последних 100 тревог. Интервал времени на осциллограмме захватывает как момент тревоги, так и несколько секунд до и после события. Данный инструмент чрезвычайно полезен при анализе работы датчика и обнаружения источника ложных тревог. |
|
Параболические антенны с линейной поляризацией
|
 |
В датчиках серии ERMO 482XPRO использованы параболические антенны, которые обеспечивают более высокое качество СВЧ сигнала, чем эллиптические или планарные антенны.
Параболические антенны датчика формируют СВЧ-волну с линейной поляризацией. Это позволяет получить сигналы более высокого качества, чем в датчиках с круговой поляризацией излучения. Кроме этого, антенны такого датчика можно поворачивать на 90 градусов, чтобы предотвращать интерференцию между соседними зонами. |
| Настройка и юстировка |
Юстировка, тестирование и настройка датчиков серии ERMO 482XPRO может проводиться тремя различными способами:
- С помощью органов управления самого датчика (поворотных переключателей, светодиодных индикаторов, встроенного зуммера).
- С помощью специального тестера WT95. Тестер WT95 представляет собой компактный прибор, позволяющий быстро переключаться между опциями при настройке датчиков. Тестер WT95 используется при настройке датчиков серии ERMO 482X PRO и ARMIDOR.
- С помощью программного обеспечения WAVE TEST2 через интерфейс RS485. Компьютер с программой может быть подключен к датчикам напрямую, используя специальный интерфейсный кабель и конвертер RS232/485 (входят в комплект поставки WAVE TEST2) или через сетевые концентраторы коммуникационной сети IB-SYSTEM (если датчики подключены к системе управления IB-SYSTEM). С помощью программы в реальном времени можно измерять основные рабочие параметры передающих и приемных блоков – напряжение питания, уровень сигнала, напряжение АРУ, окружающую температуру; просматривать журнал событий, анализировать записанные в памяти осциллограммы тревожных событий. Пакет WAVE TEST2 очень эффективен для анализа помех окружающей среды и установки оптимальных режимов детектирования.
|
Контроль состояния датчиков
|
Для подключения к стандартным контрольным панелям в датчиках ERMO 482X PRO предусмотрены выходные реле: Тревога, Авария, Отказ.
Кроме того, контроль состояния датчиков можно осуществлять по сети стандарта RS485 с помощью программно-аппаратных средств системы контроля и управления IB-SYSTEM. |
| Монтаж датчиков |
 |
Для крепления передающего и приемного блоков используются модульные стойки; они предназначены для установки в грунт и поставляются с комплектом для крепления блоков датчика и соединительными коробками. Модульные стойки ERMO SP 105 состоят из отдельных секций высотой 15 см (12 секций в комплекте); стойки изготовлены из алюминия и покрыты специальной краской. С помощью таких стоек блоки датчика устанавливают на высоте до 1 м над землей. В соединительных коробках размещаются автоматические выключатели, трансформаторы типа TR30 - 220В/19В и аккумуляторные батареи 12В / 5,6А-ч.
|
