Применение СВЧ-барьеров для защиты периметров коттеджей

Преимущества и недостатки радиолучевых барьеров

Что касается СВЧ-барьеров, то их преимущества и недостатки удобно оценить в сравнении, например с лучевыми ИК датчиками. К преимуществам можно отнести следующее:

• Объемная чувствительная зона. Она не ограничивается прямой линией между приемником и передатчиком, как в случае с лучевыми ИК датчиками. СВЧ-барьеры контролируют пространство шириной до нескольких метров, а значит нельзя просто перешагнуть зону обнаружения или проползти под ней, даже если блоки датчиков установлены невысоко над землей.
• Меньшая, по сравнению с лучевыми ИК, восприимчивость к атмосферным воздействиям (туман, дождь, снег). В данном случае мы не можем ответить за весь класс СВЧ-барьеров, а только за оборудование фирмы CIAS.
• Полная невосприимчивость к солнечной засветке, т.е. не дает ложных тревог при прямой засветке солнечным светом или любым другим источником света. Это значит, что места установки блоков СВЧ-барьера можно выбирать безотносительно к положению солнца на восходе и закате.
• Меньшая, по сравнению с лучевыми ИК датчиками, вероятность маскирования или т.н. обмана датчика.
• Отсутствие ложных тревог при попадании в чувствительную зону мелких предметов: листьев с деревьев, птиц, мелких животных и т.д.


Недостатками СВЧ-барьеров можно назвать следующее:

• Объемная чувствительная зона. Она хороша только там, где для нее есть свободное место или “зона отчуждения”. Необходимость организации участка свободного от растительности и строений вдоль линии установки блоков СВЧ-барьера. Ширина этого участка зависит от конкретной модели датчика и расстояния между приемником и передатчиком (но в любом случае не менее 1 метра).
• Невозможность использования на металлических оградах.
• Высокая трава и снежный покров позволяют нарушителю пересекать барьер незамеченными. Для корректной работы СВЧ-барьеров необходимо поддерживать высоту травы и снежного покрова на уровне не более 15 см.
• Большая стоимость оборудования, по сравнению с лучевыми ИК датчиками.

Производители радиолучевых датчиков, ориентирующиеся на «коттеджный» сектор, много внимания уделяют внешнему виду своих приборов, разработку которых часто поручают ведущим специалистам в области промышленного дизайна. Примером такого сотрудничества могут служить датчики итальянской фирмы CIAS.

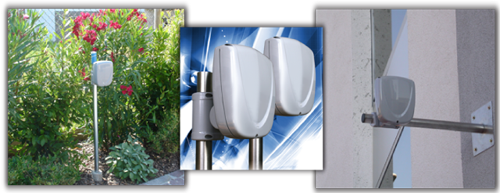

Датчики серии MANTA специально разработаны для охраны периметров жилых объектов. Корпуса датчиков имеют оригинальный дизайн; все кабельные коммуникации подводятся к датчику скрытно, внутри стоек / кронштейнов. Датчики MANTA предназначены для охраны участков периметра длиной 50 и 80 метров.

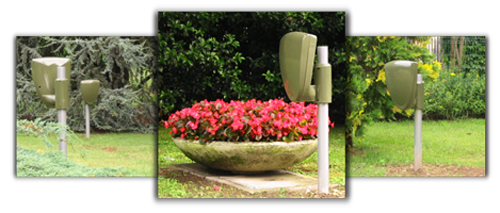

На рисунке ниже показан датчик серии CORAL, предназначенный главным образом для охраны жилых и административных объектов. Корпус датчика выполнен в виде кардиоиды, а все подходящие к датчику кабели спрятаны внутри опорной стойки. Датчики серии CORAL обеспечивают зону охраны длиной до 220 метров.

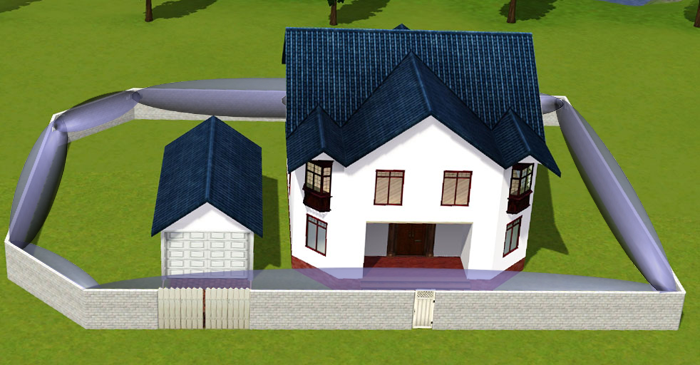

Следует отметить, что радиолучевые барьеры не устанавливаются на ограды из металла (например профнастила) или в непосредственной близости от них во избежание ложных тревог при колебаниях ограды. Поэтому в основном речь пойдет об оградах из камня/кирпича и дерева.

Следует обратить особое внимание на монтаж датчиков в углах ограды и на ее изгибах. Вблизи блоков радиолучевого барьера образуется так называемая “мертвая зона” – участок длиной от 0,5 до 5 метров (в зависимости от типа датчика) в котором датчик не фиксирует нарушителя. Этот эффект связан с физикой излучения СВЧ и характерен практически для всех охранных приборов этого типа.

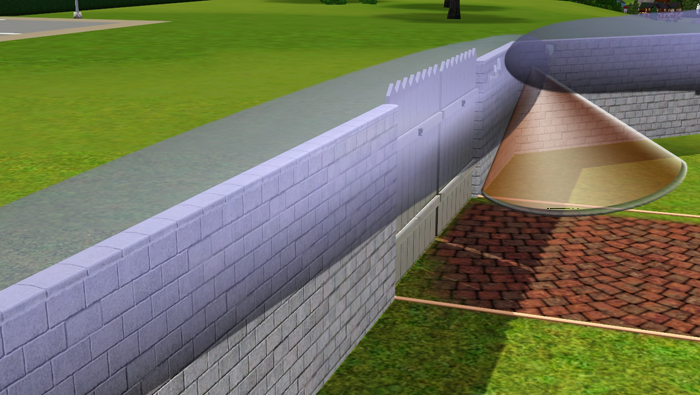

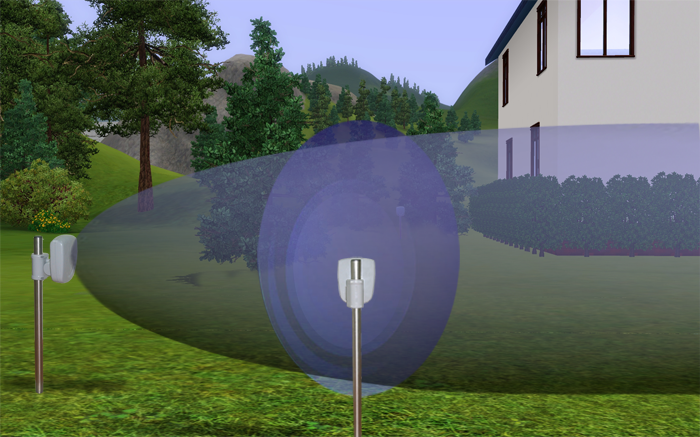

Для того чтобы компенсировать “мертвые зоны” блоки радиолучевых барьеров устанавливают с взаимным перекрытием (как показано на рисунке ниже).

Если при монтаже нет возможности перекрыть “мертвые зоны” блоками соседних барьеров, то для этих целей можно установить дополнительные однопозиционные датчики (СВЧ или пассивные ИК).

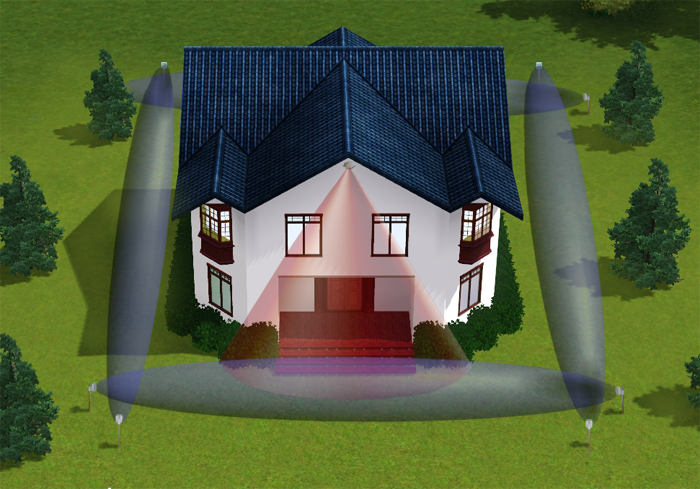

Для установки радиолучевых барьеров на открытой местности используются специальные опорные стойки. Опорные стойки монтируются на предварительно подготовленные бетонные основания или заливаются непосредственно в бетон. От того, насколько надежно зафиксирована опорная стойка, во многом зависит корректная работа датчика. Высота монтажа блоков радиолучевых барьеров от уровня земли – 80-90 см.

При установке радиолучевых барьеров на грунт необходимо учитывать также некоторые ограничения:

• Высокая трава в чувствительной области датчика способна маскировать нарушителя, пытающегося ползком преодолеть рубеж охраны. То же, относится и к высокому снежному покрову. Высота травы или снежного покрова в чувствительной зоне датчика не должна превышать 15 см.
• Ветви деревьев и кустов в чувствительной зоне радиолучевых датчиков могут быть источников ложных тревог.

Для того чтобы контролировать состояние охранных приборов на периметре коттеджа чаще всего используются контрольные панели, позволяющие подключать датчики с выходом типа “сухой контакт”.

Радиолучевые датчики CIAS имеют релейные выходы сигнализирующие о Тревоге, Вскрытии корпуса датчика, Отказе СВЧ-генератора.

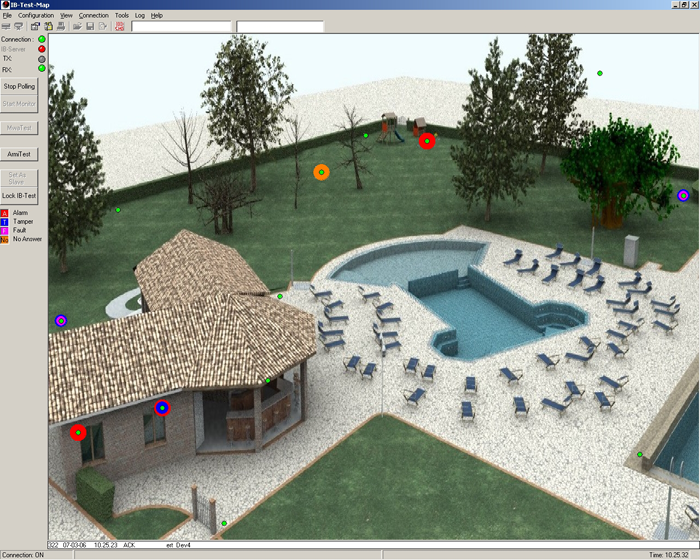

Кроме того, в датчиках серии MANTA, например,  реализована возможность передачи данных о состоянии датчика и его удаленной настройки через сетевой интерфейс RS485. В этом случае в качестве контрольного оборудования используется персональный компьютер с установленной программой IB-TEST Map PRO или компоненты сетевой системы IB-SYSTEM.
