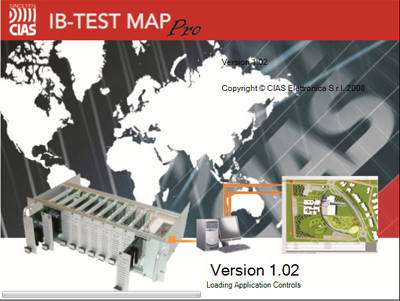

Назначение ПО «IB-TEST MAP PRO»
|
|
Программное обеспечение «IB-TEST MAP PRO» предназначено для контроля и визуального отображения на экране монитора состояния внешних периметральных датчиков, производства компании CIAS. Обмен данными с охранными датчиками осуществляется по сети стандарта RS485 по протоколу CIAS версии 7.хх. и выше. Программное обеспечение IB-TEST MAP PRO может использоваться совместно с аппаратным комплексом IB-SYSTEM или без него.
Максимальное число охранных датчиков, контролируемых с помощью комплекта ПО «IB-TEST MAP PRO» – 128 однопозиционных датчиков или 64 двухпозиционных (приемник + передатчик).
|
Функциональные возможности ПО «IB-TEST MAP PRO»
|
| 2 режима работы: Slave – ведомый и Master – ведущий. |
В режиме Slave компьютер с ПО «IB-TEST MAP PRO» подключается к центральной стойке IB-SYSTEM. Функции опроса (polling) периметральных датчиков выполняет центральное оборудование системы IB-SYSTEM, отправляя на компьютер с ПО «IB-TEST MAP PRO» результат опроса, т.е. ответы датчиков.
|
|
При работе в режиме Master – коммуникационная линия с датчиками подключается непосредственно к USB-порту компьютера через преобразователь интерфейсов RS485/USB. Функции опроса выполняются средствами ПО «IB-TEST MAP PRO».
|
| Поиск устройств |
| В ПО «IB-TEST MAP PRO» имеется функция быстрого поиска подключенных устройств. Если все датчики правильно подключены к линии питания, к сетевой линии и корректно установлены их сетевые адреса, то функция быстрого поиска позволит автоматически определить количество и тип подключенных датчиков. |

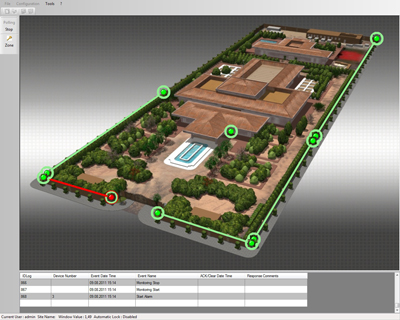

Графический интерфейс
|
| Графический интерфейс ПО «IB-TEST MAP PRO» позволяет импортировать заранее подготовленный файл с планом охраняемого объекта в форматах jpg, bmp, tiff, png. На плане объекта размещаются интерактивные иконки охранных датчиков. В зависимости от состояния датчика (Тревога, Авария, Отказ, Потеря Связи) иконка датчика подсвечивается разными цветами. Интерфейс программы поддерживает одноуровневый графический план без возможности переходов на подуровни. |
 |
Звуковые оповещения |
События в системе, например изменение состояние датчиков, могут сопровождаться звуковыми сигналами. Для каждого события (Тревога, Авария и т.д.) может быть установлен определенный звуковой сигнал. Пользователь может воспользоваться встроенной библиотекой сигналов или загрузить собственные файлы.
|
Журнал Событий
|
В ПО «IB-TEST MAP PRO» предусмотрен журнал событий, который позволяет сохранять в памяти историю изменения состояния датчиков и действия операторов. Все события имеют метки даты и времени. Емкость журнала событий устанавливается администратором системы.
|

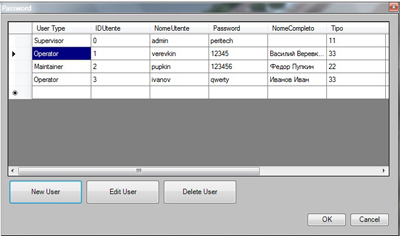

Многоуровневый доступ
|
| ПО «IB-TEST MAP PRO» предусматривает многоуровневый доступ к различным функциям управления и настройкам системы, защищенный индивидуальными паролями. В системе предусмотрена поддержка 1 пользователя с правами Администратора и до 10 пользователей с правами Оператора или Инженера. |
 |
Снятие/постановка под охрану
|
| В системе предусмотрено два режима принятия тревожных сигналов – в автоматическом или ручном режиме.
В автоматическом режиме принятие Тревог происходит без участия оператора, т.е. иконка датчика и звуковой сигнал тревоги будут активированы до тех пор, пока датчик не вернется в дежурное состояние.
В ручном режиме иконка датчика и звуковой сигнал будут активированы до тех пор, пока оператор не примет тревогу, кликнув на иконку тревожного датчика. После этого оператору необходимо подтвердить причину тревоги, выбирая из списка нужное событие (нарушитель, животные, тестирование и т.д.) или, если нужное событие в списке отсутствует, ввести его с клавиатуры.
|
| Требования к компьютеру |
- ЦП: Pentium III, частота 500 МГц или выше;
- RAM: 64 Мбайт (Рекомендованная – 128 Мбайт);
- Видеоадаптер: минимум 8 Мбайт, Разрешение 1024х768, 65536 цветов (рекомендованное разрешение – 1280х1024);
- 1 порт RS-232;
- 1 порт USB;
- 1 порт LPT;
- Windows 2000 – Windows XP – Windows Vista – Windows 7;
- 10 Мбайт свободного пространства на диске.
|
| Комплект поставки |
- 1 компакт-диск с программой;
- 1 преобразователь интерфейсов USB/RS485;
- 1 комплект кабелей переходников для подключения преобразователя интерфейсов к компьютеру и коммуникационной линии RS485;
- 1 защитный ключ (dongle) для USB порта.
|
