Применение многолучевых ИК-датчиков для защиты периметров коттеджей

Лучевые инфракрасные (ИК) датчики состоят из передатчика и приемника, которые располагаются в зоне прямой взаимной видимости. ИК-датчик формирует сигнал тревоги при прерывании луча, попадающего на фотоприемный блок. Лучевые датчики позволяют сформировать очень узкую зону обнаружения, что особенно важно для охраны периметров периметров, вокруг которых невозможно создать «зону отчуждения», свободную от ветвей деревьев, кустов или другой растительности.

Наиболее простой ИК-датчик формирует два параллельных световых луча, расположенных на небольшом расстоянии друг от друга; при этом образуется сигнальный барьер высотой примерно 60…200 мм (в зависимости от модели датчика). К недостаткам таких датчиков следует отнести возможность срабатывания при попадании в луч птиц, крупных листьев или других предметов. Двухлучевой датчик легко преодолеть, просто перешагнув через оптический луч.

Для повышения надежности и устойчивости системы охраны периметра к ложным тревогам, ИК датчики делают многолучевыми, снижая тем самым вероятность появления ложных тревог от птиц и мелких животных и увеличивая высоту сигнального барьера до требуемой величины. Примером надежного датчика для систем охраны периметра может служить многолучевой ИК-датчик серии FOSTER производства компании MiTech (Италия). Датчик содержит несколько (от 2-х до 10-ти) лучевых модулей, с помощью которых можно сформировать сигнальный барьер высотой до 3,0 м. Сигнал тревоги генерируется  в соответствии с выбранным алгоритмом – при пересечении одного луча или при пересечении любых двух лучей. Длина зоны обнаружения датчика – до 100 м. Стойки датчика имеют небольшую массу, что позволяет крепить их на кронштейнах вдоль торца практически любой ограды.

Принципиальное ограничение для применения лучевых ИК-датчиков для защиты периметра – сложность их использования на непрямолинейных участках ограждения. Если ограда имеет множество поворотов в плане и перепадов высот, то датчики приходится устанавливать столь часто, что практичность их применения становится сомнительной. Дополнительной проблемой для загородных домов и коттеджных поселков является то, что лучевые ИК-датчики почти бесполезно устанавливать на участках с густой растительностью на линии ограждения.

ИК датчики достаточно эффективны на ограждениях, которые можно преодолеть только методом перелезания. Если же устанавливать лучевые датчики на легких оградах, то они, к сожалению, не смогут обнаружить нарушителя, который проник на объект через отверстие в ограде, проделанное невысоко над землей.

Компромиссным решением при построении системы охраны периметра на многолучевых датчиках является их применение не на оградах, а на открытых участках территории – вдоль пешеходных дорожек, на подходах к строениям и т.п. При этом датчики устанавливаются на грунте так, чтобы пространство между передающим и приемным модулями не было перекрыто растительностью или другими препятствиями.

В настоящее время ИК датчики -  самые простые, дешевые и самые распространенные датчики охраны периметра.

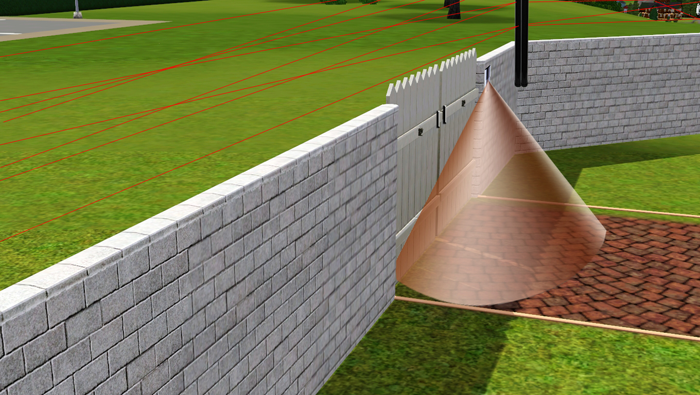

Типовые схемы установки ИК-барьеров на ограде

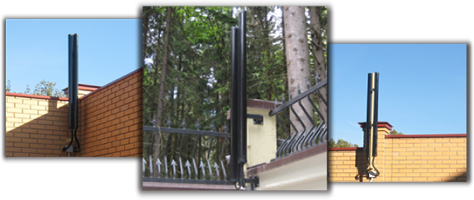

Стойки ИК-барьеров устанавливают на ограде таким образом, чтобы нижние лучи проходили немного выше (5-10 см) линии ограды. Такое расположение датчиков не позволит нарушителю попасть на охраняемый участок аккуратно перевалившись через ограду.

В большинстве случаев, при установке на ограду, оптимальная высота стоек многолучевого ИК-барьера FOSTER составляет 1,5м. Такая высота не позволяет нарушителю просто перешагнуть сигнальный барьер, как это могло бы быть при использовании обычных активных ик-датчиков. Высокая плотность лучей (32 пересекающихся луча при исользовании 4-х 2-лучевых оптических модулей) позволяет создавать сигнальный барьер без "мертвых" зон.
