Назначение ИК-барьеров Foster

Конструктивные особенности ИК-барьров Foster

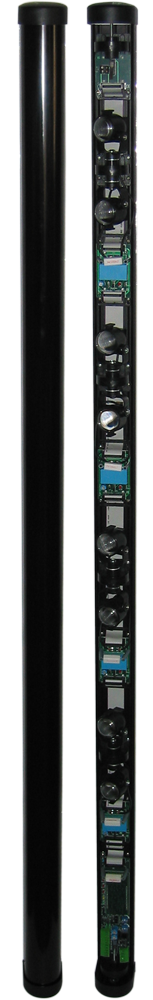

Сигнальные барьеры Foster выполнены в виде стоек высотой от 1 до 3 метров.

Основой стойки является жесткая рама, изготовленная из профилированного алюминия. На раме закреплены оптические модули и печатные платы с электронными компонентами. Кожух стойки выполнен из поликарбоната черного цвета, прозрачного для ИК-излучения. Верхняя и нижнняя крышки стойки оборудованы датчиками вскрытия. В нижней крышке установлены 2 герметичных кабельных ввода для подводки кабелей питания и сигнализации.

Стойки ИК-барьеров Foster оборудованы системой обогрева оптических модулей и термостатом. Рабочая температура -30...+70ºС, герметизация стойки по нормам IP65.

Оптические Модули ИК-барьеров Foster

ИК-барьеры Foster комплектуются одно- и двухлучевыми оптическими модулями. Использование двухлучевых оптических модулей позволяет устранить ложные срабатывания от случайных предметов попавших в чувствительную зону (птиц, листьев и т.д.).

В оптических модулях используются стеклянные линзы диаметром 35 мм; в двухлучевом модуле расстояние между осями линз составляет 115 мм.

Оптические модули установлены на раме на поворотном креплении, что позволяет регулировать их положение в горизонтальной плоскости на 180º и наклон в вертикальной плоскорсти ±30º.

Оптические модули питаются от источника постоянного тока напряжением 11...14 В; в системе предусмотрена защита от обратной полярности.

Все оптические модули снабжены индивидуальнымм электрическими нагревателями управляемые термостатом и питающимися от источника переменного тока напряжением 24В.

Настройка и  Юстировка ИК-барьеров Foster

Тестирование и предварительная юстировка оптических блоков производится с помощью встроенных светодиодов. Точная юстировка производится методом измерения уровня принимаемого сигнала; с этой целью на каждом приемном модуле установлены разъемы для подключения измерительного прибора (тестера).

Чувствительность системы регулируется установкой минимального времени перекрытия лучей в диапазоне от 50 до 500 мсек.

Сигнал тревоги генерируется при пересечении одного любого луча или пары лучей. Логика И/ИЛИ устанавливается перемычкой на плате обработки сигналов или дистанционно с поста охраны замыканием пары контактов.
