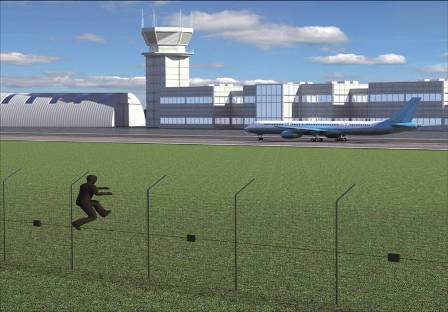

Чувствительными элементами системы SIOUX являются датчики ускорения (3D-акселлерометры). Датчики системы устанавливаются на полотно охраняемого ограждения и регистрируют вибрации, создаваемые нарушителем при попытках перелаза или пролома, а также наклоны и угловые смещения ограды.

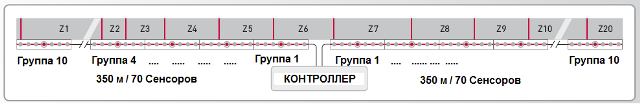

Датчики объединены в группы по 7 сенсоров в каждой. В состав каждой группы входит один “Master” (“Ведущий”) сенсор и 6 “Slave” (“Ведомых”) сенсоров. Каждый из сенсоров генерирует сигнал, который обрабатывается в индивидуальном канале «Ведущего» сенсора. «Ведущий» сенсор выполняет анализ подключенных к нему 6-ти «Ведомых» сенсоров, а также сравнивает сигналы своей группы с сигналами соседних групп. Он определяет индивидуальный «Ведомый» сенсор своей группы, генерирующий сигнал тревоги.
Все группы сенсорных модулей последовательно подключены к Блоку Обработки Сигналов (Контроллеру) SIOUX-CU, который производит корреляционную обработку сигналов от всех групп сенсоров. Таким образом, система получает возможность определять сектор периметра, в котором зафиксировано вторжение и определять положение точки вторжения с точностью до 1 метра. Все датчики соединены общим кабелем, по которому сигналы передаются на блок обработки, а также осуществляется их питание.
Настройка системы осуществляется с помощью программы конфигурирования SIOUX-TEST. Компьютер с программой конфигурирования может быть подключен к Блоку Обработки Сигналов локально через USB-порт или удаленно через сеть Ethernet.
Контроль сигналов тревоги может осуществляться с помощью релейных выходов, дополнительно подключаемых к Блоку Обработки Сигналов или с помощью программно-аппаратного комплекса IB-SYSTEM, выпускаемого компанией CIAS.
|
