| Назначение системы |
| Система «Peridect +» предназначена для защиты внешних периметров объектов, оборудованных инженерными ограждениями, изготовленными из металла, дерева или других материалов способных в достаточной степени передавать механические колебания. Для оборудования системой Peridect+ подходят ограждения выполненные из: |
-
сеток (ССЦП, «сетка-рабица»);
-
сварных панелей из прутка;
-
металлического профиля (обшитые доской или «профнастилом»);
-
сэндвич – панелей.
|
| Также система позволяет защищать козырьки на кирпичных или бетонных ограждениях, выполненные из: |
-
плоской или объемной режущей спирали (колючей проволоки);
-
сварных панелей из прутка;
-
сеток;
-
кованных декоративных элементов.
|
| Принцип действия системы |
| Система «Peridect+» - вибрационно-чувствительная система. Чувствительными элементами системы являются пьезоэлектрические адресные датчики DSP+. Система регистрирует механические колебания (вибрации), возникающие при попытках нарушителя перелезть через ограждение, разрушить его или совершить подкоп. Механические колебания преобразуются датчиками DSP+ в электрический сигнал, оцифровываются и по 2-проводной линии данных передаются для последующей обработки на Контроллеры Линии LCP+ и далее - Блок Управления CUP+. |
| Обработка сигналов |
| Цифровая обработка сигналов вибрационных датчиков в системе «Peridect+» базируется на алгоритмах «Дифференциальной Логики». В основе анализа лежит сравнение сигналов группы датчиков по амплитуде и длительности. В результате, система позволяет игнорировать сигналы, связанные с массированным воздействием атмосферных факторов или близким расположением автомобильных дорог / железнодорожных путей, и уверенно распознавать сигнал реального вторжения даже на фоне сильных помех. Такой алгоритм не требует предварительного «обучения» системы и автоматически подстраивает уровень чувствительности в зависимости от изменяющихся условий на периметре. |
| Контроль сигналов тревоги и управление системой |
| Система «Peridect+» может эксплуатироваться как в автономном режиме, так и в составе комплекса безопасности.
В Автономном режиме контроль тревог осуществляется через релейные выходы, которые могут быть подключены к любой приемно-контрольной панели охранно-пожарной сигнализации, позволяющей подключать охранные шлейфы типа «сухой контакт».
В составе комплекса безопасности контроль тревог, управление системой и интеграция с другими системами безопасности осуществляется с помощью программной платформы «С4».
|
| Конфигурация системы |
| Система «Peridect+» разработана для защиты объектов с протяженными периметрами (более 1 км), имеющих повышенные требования к надежности и отказоустойчивости оборудования.
Система «Peridect+» позволяет реализовать несколько возможных конфигураций, которые можно разделить на три основных типа:
|

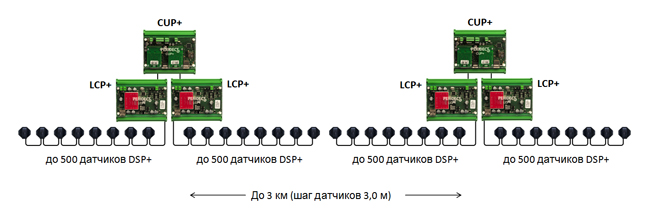

| 1. Линейная конфигурация. |
| В такой конфигурации комплект центрального оборудования из 1 Блока Управления CUP+ и 2-х Контроллеров Линии LCP+ позволяют подключить 2 линии с адресными датчиками DSP+; до 500 датчиков в каждой линии. При шаге установки датчиков 3,0 м система позволяет защитить периметр протяженностью до 3 км. |
| Преимущества конфигурации: |
|
|
|
|

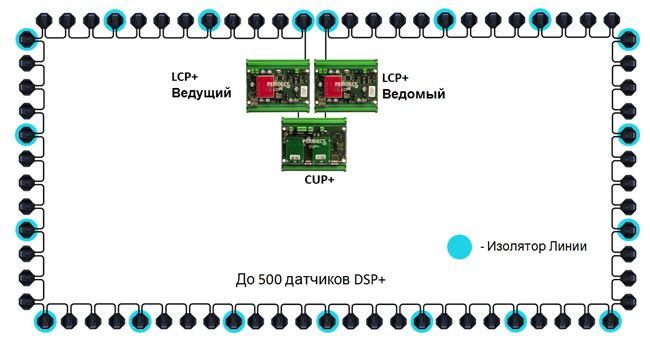

| 2. Кольцевая конфигурация. |
| В такой конфигурации комплект центрального оборудования из 1 Блока Управления CUP+ и 2-х Контроллеров Линии LCP+ позволяют подключить линию с адресными датчиками DSP+, замкнутую в кольцо. Максимальное количество датчиков в такой линии до 500. Данная конфигурация предполагает использование Изоляторов Линии LSP+. Изоляторы позволяют временно отключить участок Линии датчиков при коротком замыкании; при этом остальная часть Линии продолжит работать в штатном режиме. При шаге датчиков 3,0 м система позволяет защитить периметр протяженностью до 1,5 км. |
| Преимущества конфигурации: |
-
система сохраняет работоспособность при обрыве 2-проводной линии;
-
система сохраняет работоспособность при выходе из строя одного из Контроллеров Линии LCP+;
-
при коротком замыкании выключается только проблемный участок между двумя соседними изоляторами LSP+.
|
|
|

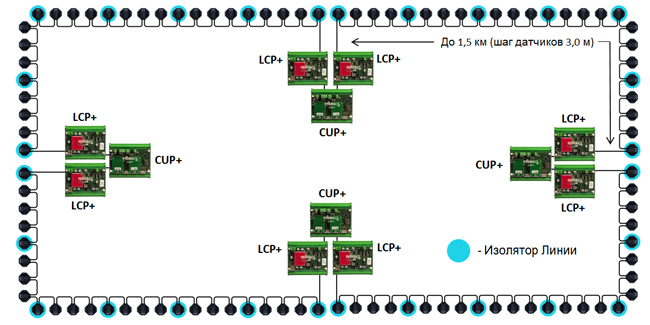

| 3. Резервированная конфигурация. |
| В такой конфигурации используется избыточное для подключенного количества датчиков (2000 датчиков) число комплектов центрального оборудования (4 Блока Управления CUP+ и 8 Контроллеров Линии LCP+); линия с адресными датчиками DSP+ замкнута в кольцо. Данная конфигурация предполагает использование Изоляторов Линии PSP+. При шаге датчиков 3,0 м система позволяет защитить периметр протяженностью до 6 км. |
| Преимущества конфигурации: |
-
система сохраняет работоспособность при обрыве 2-проводной линии;
-
система сохраняет работоспособность при выходе из строя комплекта центрального оборудования – Блока Управления CUP+ и Контроллеров Линии LCP+;
-
при коротком замыкании 2-проводной Линии выключается только проблемный участок между двумя соседними изоляторами LSP+.
|
|
|
