Назначение ИК-барьеров Garden
|
Многолучевые ИК-барьеры Garden предназначены для защиты участков внешних периметров протяженностью до 100 метров. Барьеры могут использоваться как для защиты не огражденных участков периметра, так и на периметральных оградах. Дизайн корпусов с декоративным светильником на верхнем торце позволяет рассматривать Garden как привлекательную и эффективную систему защиты неогражденных участков периметра на территории коттеджей, парков, бизнес-центров.
|
Конструктивные особенности ИК-барьров Garden
|

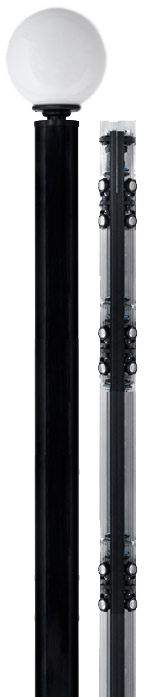

| Сигнальные барьеры Garden выполнены в виде садовых светильников: стойки высотой от 1,0 до 2,5 метров со стеклянным плафоном диаметром 320 мм.
Основой стойки является жесткая рама, изготовленная из профилированного алюминия. К раме крепятся направляющие с оптическими модулями и печатными платами с электронными компонентами.
Кожух стойки выполнен из поликарбоната черного цвета, прозрачного для ИК-излучения. Диаметр кожуха 140 мм. Верхняя крышка стойки оборудована датчиком вскрытия. В нижней крышке установлены герметичные кабельные вводы для подводки кабелей питания и сигнальных шлейфов.
Стойки ИК-барьеров Garden оборудованы системой обогрева оптических модулей и термостатом. Рабочая температура -30 ºС...+70ºС, герметизация по нормам IP65.
|
Оптические Модули ИК-барьеров Garden
|
| ИК-барьеры Garden комплектуются двухлучевыми оптическими модулями, что позволяет существенно повысить помехоустойчивость приборов, устранив ложные срабатывания от случайных предметов, попавших в зону обнаружения (птиц, листьев и т.д.).
В оптических модулях используются стеклянные линзы диаметром 35 мм; расстояние между осями линз составляет 115 мм.
Оптические модули установлены на поворотном креплении, что позволяет регулировать их положение в горизонтальной плоскости на 180º и наклон в вертикальной плоскости ±30º.
Оптические модули питаются от источника постоянного тока напряжением 11...14 В; в системе предусмотрена защита от обратной полярности.
Все оптические модули снабжены индивидуальнымм электрическими нагревателями управляемые термостатом и питающимися от источника переменного тока напряжением 24В. |
Настройка и Юстировка ИК-барьеров Garden
|
| Тестирование и предварительная юстировка оптических блоков производится с помощью встроенных светодиодов. Точная юстировка производится методом измерения уровня принимаемого сигнала; с этой целью на каждом приемном модуле установлены разъемы для подключения измерительного прибора (тестера).
Чувствительность системы регулируется установкой минимального времени перекрытия лучей в диапазоне от 50 до 500 мсек.
Сигнал тревоги генерируется при пересечении одного любого луча или пары лучей. Логика И/ИЛИ устанавливается перемычкой на плате обработки сигналов или дистанционно с поста охраны замыканием пары контактов. |
Монтаж ИК-барьеров Garden
|
| Стойки Garden монтируются на земле на подготовленные бетонные основания или на ограждения с помощью специальных опорных фланцев. Кабели подводятся к стойкам через нижние крышки, в которых установлены герметичные кабельные вводы. |
