Назначение Системы DuoTek

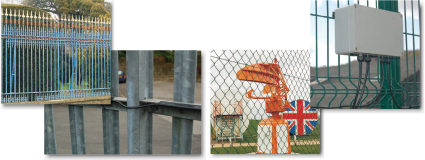

Система DuoTek(ДуоТек) предназначена для охраны периметральных оград различных видов: металлических (сетчатых, решетчатых, сварных, каркасных), а также деревянных. Чувствительным элементом служит микрофонный кабель электромагнитного типа, отличающийся высокой чувствительностью и широкой полосой частот. В Анализаторах серии ДуоТек использована современная цифровая обработка сигналов сенсоров, позволяющая эффективно обнаруживать различные виды вторжения – перелезание через ограду, перепиливание и пролом ограды. Сменные фильтры позволяют адаптировать систему к любым нестандартным оградам, обеспечивая высокую обнаруживающую способность при минимальном уровне ложных тревог.

Принцип действия Системы DuoTek

Смонтированный на ограде Сенсорный кабель VibraTek (ВибраТек) регистрирует вибрации, которые могут быть вызваны как атмосферными факторами, так и действиями нарушителя, который пересекает периметр методом перелезания, с использованием разрушения ограды или другими способами.

Анализатор ДуоТек непрерывно контролирует сигналы Сенсорного кабеля, классифицирует эти сигналы и генерирует сигнал тревоги при обнаружении реального вторжения на периметральной ограде. В то же время Анализатор надежно игнорирует все фоновые атмосферные помехи, не создавая сигналов ложной тревоги.

Сигналы Тревоги и Аварии выдаются Анализаторами посредством выходных реле.

Сенсорный Кабель VibraTek

Вибрационно-чувствительный линейный сенсор типа ВибраТек специально разработан как датчик для систем охраны периметров. Сенсор монтируется на ограде охраняемого объекта. Он обнаруживает вибрации ограды при попытке нарушителя преодолеть периметр и обеспечивает высококачественное преобразование колебаний ограды в электрические сигналы.

Сенсор ВибраТек работает как линейный индукционный генератор, в котором прецизионные проводники могут перемещаться в статическом магнитном поле, сформированном в зазоре между протяженными гибкими полимерными магнитами.

Механическая энергия вибраций преобразуется в электрический сигнал индукционного сенсора за счет перемещения подвижных проводников в магнитном поле.

Генерируемый Сенсором электрический сигнал точно передает характеристики вибрации ограды. Сенсор подключается к Анализатору, который классифицирует сего сигналы, отличая сигналы реального вторжения от помех окружающей обстановки.

Активные проводники кабеля выполнены в виде витой пары, вследствие чего Сенсорный кабель не воспринимает внешние электромагнитные помехи.

Анализаторы Серии DuoTek

Анализатор ДуоТек обеспечивает охрану двух отдельных зон периметра длиной до 300 м каждая. Кроме этого, Анализатор имеет 4 входа для дополнительных датчиков с релейными выходами.

В Анализаторе используется современная цифровая технология обработки сигналов сенсора, позволяющая эффективно обнаруживать различные виды вторжения на оградах любых типов.

Анализаторы серии ДуоТек имеют функцию прослушивания сигналов, генерируемых Сенсорными кабелями ВибраТек. Эта функция используется при проверке и настройке системы.

Каждый анализатор ДуоТек имеет 4 выходных реле, которые могут быть сконфигурированы как реле Тревоги и Вскрытия.
