| Радиолучевые барьеры серии ERMO 482 предназначены для охраны внешних периметров. В состав комплекта входят передатчик и приемник; между ними формируется чувствительная зона, имеющая форму эллипсоида вращения. В зависимости от модели длина чувствительной зоны составляет 50 м (модель ERMO 482/50), 80 м (ERMO 482/80), 120 м (ERMO 482/120) или 200 м (ERMO 482/200). |
| Отличительные особенности |
- Применение параболических антенн в СВЧ-блоках; линейная поляризация излучения.
- Широкий диапазон длин чувствительных зон – для оптимального применения на любых участках периметра.
- Возможность установки на периметральных оградах и открытых участках периметра.
- Питание от источников переменного или постоянного тока.
- 4 канала модуляции СВЧ-сигнала для предотвращения межзонных помех.
|
 |

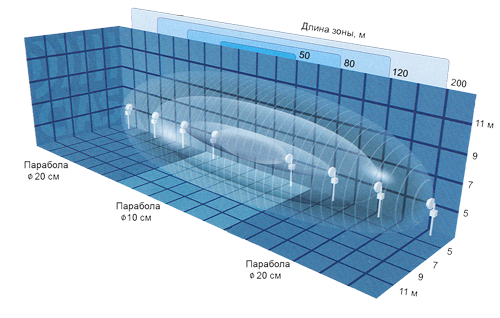

| Параметры чувствительной зоны |
| Поперечное сечение чувствительной зоны зависит от расстояния между приемником и передатчиком и от заданного уровня чувствительности приемника.
Блоки датчик ERMO 482/50 снабжены параболическими антеннами диаметром 100 мм, которые формируют сравнительно широкую зону обнаружения: в зависимости от уровня чувствительности отношение поперечного диаметра чувствительной зоны к ее длине составляет К = 0.05 – 0.2.
Блоки датчиков ERMO 482/80 - ERMO 482/200 снабжены 200-мм параболическими антеннами, которые позволяют уменьшить относительную ширину зоны до величины К = 0.025 - 0.1.
|
 |
| Контроль состояния датчиков |
| Для контроля состояния в датчиках серии ERMO 482 предусмотрены выходные реле: Тревога, Авария, Отказ, а также функции дистанционной блокировки датчика (Stand-by) и тестирования. |
| Настройка и юстировка |
Для удобной настройки и юстировки датчиков серии ERMO применяется специальный тестер типа STC95. При техническом обслуживании этот прибор используется для контроля основных параметров датчика и проверки правильности его работы. Тестер снабжен встроенным зуммером, который используется для определения реальной конфигурации чувствительной зоны и для установки нужных значений чувствительности и времени интеграции датчика.
Для ручной настройки и юстировки в датчиках ERMO 482 имеются встроенные светодиодные индикаторы и потенциометры. |
| Монтаж датчиков |
 |
| Для крепления передающего и приемного блоков используются модульные стойки; они предназначены для установки в грунт и поставляются с комплектом для крепления блоков датчика и соединительными коробками. Модульные стойки ERMO SP 105 состоят из отдельных секций высотой 15 см (12 секций в комплекте); стойки изготовлены из алюминия и покрыты специальной краской. С помощью таких стоек блоки датчика устанавливают на высоте до 1 м над землей. В соединительных коробках размещаются автоматические выключатели, трансформаторы TR 30 - 220В/19В и аккумуляторные батареи 12В / 5,6А-ч. |
