Радиолучевые барьеры серии CORAL с длиной чувствительной зоны 100 и 220 метров предназначены для охраны внешних периметров средней протяженности. Датчики хорошо подходят для защиты периметров частных коттеджей, коттеджных поселков, бизнес центров и т.д.

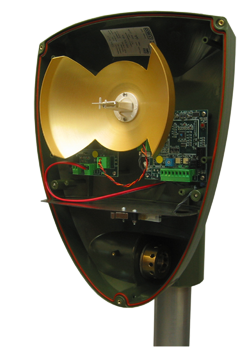

Модель Coral 100 снабжена антенной типа «бабочка», которая формирует асимметричную в поперечном сечении чувствительную зону относительно небольшой ширины и минимизирует «мертвые» зоны вблизи блоков датчика.
Модель Coral 220 имеет параболическую антенну, диаметром 200 мм, формирующую симметричную зону оптимальной конфигурации.
Корпуса датчиков имеют современный дизайн и выполнены в форме кардиоиды, а все подходящие к датчику кабели спрятаны внутри опорной стойки. |
 |
| Отличительные особенности |
- Эстетичный дизайн корпусов; возможность выбора варианта окраски корпуса
- Специальная форма чувствительной зоны (узкая и высокая)
- Быстрая процедура монтажа, удобная юстировка и настройка датчика
- Возможность контроля состояния датчика и дистанционная настройка по сети RS485 (для моделей с индексом “PLUS”)
- 16 каналов модуляции СВЧ - сигнала для исключения межзонных помех
|
| Монтаж и настройка |
|

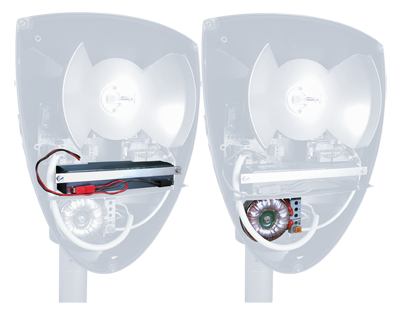

Датчик Coral был создан с учетом максимального упрощения процессов монтажа и настройки, а также оптимизации конструкции прибора. Встроенный в корпус клеммный блок упрощает ввод кабелей в корпус. Упрощены процедуры регулировки чувствительности и времени реакции датчика (времени интеграции); теперь эти параметры задаются дискретно с помощью поворотных переключателей.
Для облегчения процедуры юстировки датчик снабжен встроенным блоком индикации точности юстировки. Важно, что все процедуры настройки и запуска датчика могут выполняться одним человеком, т.к. в датчике имеется интегральный генератор звукового сигнала и индикатор для «ход-теста».
|
 |
| Контроль состояния датчиков |
|
Для контроля состояния в датчиках CORAL предусмотрены выходные реле: Тревога, Авария, Отказ.
Кроме того, в датчиках CORAL с индексом “PLUS” предусмотрен сетевой интерфейс стандарта RS485, с помощью которого можно подключать их к системе управления IB-SYSTEM, а также проводить процедуры настройки и тестирования удаленно с помощью программы WAVE TEST 2.
|
| Стойки CORAL SP |
| Для монтажа блоков датчика CORAL используются опорные стойки CORAL SP диаметром 60 мм. Стойки изготовлены из стальной трубы и окрашены порошковой краской. Специальные кронштейны, с помощью которых корпус датчика крепятся на опорную стойку, позволяют полностью скрыть подходящие к блокам кабели. Это обеспечивает высокий уровень функциональности и эстетики. |
