| Решение на основе системы с сенсорным кабелем |
|
|
|
Применение вибрационных систем с сенсорным кабелем для защиты периметров коттеджей
|
 |
Принцип действия вибрационных систем основан на регистрации вибраций или деформаций ограды, возникающих при попытках нарушителя разрушить или преодолеть периметр. Чувствительным элементом таких систем обычно является сенсорный кабель, преобразующий механические вибрации в электрический сигнал. Кабель, чаще всего, крепят к уже существующей ограде. Сигналы кабеля обрабатываются анализатором, который в соответствии с заданным алгоритмом, выдает сигнал тревоги.
В большинстве современных вибрационно-чувствительных периметральных систем в качестве сенсоров используются пьезоэлектрические коаксиальные кабели или специальные электромагнитные микрофонные кабели. |
Отличительные особенности вибрационных систем
|
Вибрационные системы обладают общими чертами, которые делают их достаточно привлекательными для применения на периметрах загородных домов:
- Сенсор крепят на существующей ограде, что позволяет минимизировать объем строительно-монтажных работ.
- Сам сенсор точно повторяет профиль ограды и при этом остается незаметным или малозаметным для окружающих. Очень важно, что сенсор реагирует только на вибрации самой ограды и не срабатывает от проходящих мимо людей или проезжающих автомобилей.
- Работе вибрационных систем не мешают деревья и кусты, растущие рядом с оградой (за исключением случаев прямого контакта с оградой или сенсорным кабелем).
- Применение вибрационных систем не требует организации полосы отчуждения вдоль ограды, как в случае с СВЧ-датчиками.
- Современные микрофонные сенсорные кабели обладают широкой полосой сигналов и достаточно высокой эффективностью преобразования. Это позволяет с успехом применять их даже на тяжелых металлических оградах, типа кованая решетка и деревянных оградах, достаточно широко используемых на периметрах коттеджей.
|
Вибрационные системы DuoTek с микрофонным сенсорным кабелем VibraTek 3G
|
| В вибрационных охранных системах серии DuoTek производства компанииDetection Technologies (Великобритания) используется сенсорный кабель, который представляет собой распределенный электромагнитный микрофон. Кабель содержит пару протяженных гибких керамических магнитов, в зазорах которых помещены подвижные проводники. При деформации или вибрациях кабеля подвижные проводники перемещаются в магнитном поле, и в них индуцируется напряжение подобно тому, как это происходит в обычных электромагнитных микрофонах. Для таких сенсоров характерно хорошее качество передачи звуковых сигналов вибрирующей ограды и высокое отношение «сигнал/шум».
Анализаторы системы настраиваются на обнаружение двух основных типов вторжения: перелезания через ограду (продолжительное воздействие) и разрушения ограды (ударное воздействие). Анализаторы не требуют сезонной подстройки или адаптации к погодным условиям, так как электромагнитные микрофонные кабели генерируют сигналы достаточной интенсивности.
Применяемая в анализаторах схема фильтрации входного сигнала с помощью полосовых фильтров позволяет эффективно отстраиваться от ложных тревог связанных с воздействием на ограду атмосферных факторов (дождь, град, ветер), вибрации почвы (автодороги) и т.д. |
Сенсорный кабель на ограде
|
| Из принципа работы сенсорного кабеля (преобразование механических колебаний ограды в электрический сигнал) следует, что крепиться он должен непосредственно к элементам ограды, т.е. к тем ее частям, с которыми контактирует нарушитель, пытаясь ограду перелезть или, как вариант, разрушить.

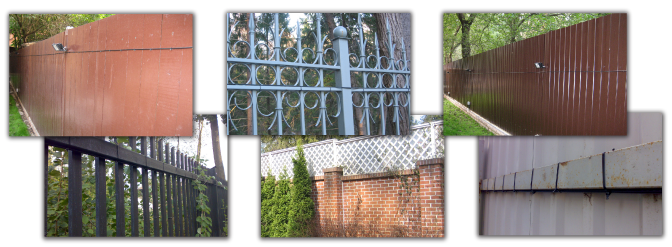

Микрофонные сенсорные кабели хорошо работают практически на всех видах оград из металла и дерева, а также на различных козырьках, устанавливаемых как дополнительное инженерное средство защиты или элемент декора на ограды из кирпича, камня и бетона.
Как правило, микрофонный сенсорный кабель монтируется на ограде горизонтально, в один проход. Высота монтажа сенсорного кабеля зависит от высоты ограды и ее конструктивных особенностей и, в большинстве случаев, на оградах высотой до 2,5 метров, составляет - 1,50 ... 2,00 метра. При такой высоте установки, чувствительности сенсора достаточно как для регистрации попыток перелаза (верх ограды), так и для регистрации попыток пролома (разрушения) в нижней части ограды.
Для крепления сенсорного кабеля к оградам из металла (каркасные, сварные, решетчатые, сетчатые) и козырькам (режущие спирали, сетки, сварные и кованые решетки) применяются специальные пластиковые стяжки, изготовленные из пластика, стойкого к УФ-излучению.
Для крепления на ограды из дерева и профилированного металлического листа применяются пластиковые или металлические скобы.
|
Защита ворот и калиток
|
| В составе периметральной ограды коттеджа обязательно присутствуют ворота и калитки, которые также необходимо защитить от попыток проникновения.
Если ворота и калитки конструктивно схожи с оградой и выполнены из того же материала, то их можно защитить, используя сенсорный кабель так же как на ограде. Петля сенсорного кабеля крепится на створке ворот или калитке и подключается к отрезку сенсорного кабеля ближайшей зоны охраны с помощью комплекта специальных соединительных коробок. Такой метод позволяет защитить ворота/калитки от перелаза и пролома. Для защиты от вскрытия на створку ворот или калитку обычно устанавливают магнитоконтактный датчик.
Участок, в который входят въездные ворота и калитка (они обычно находятся рядом) можно выделить в специальную зону, которую можно временно снимать и ставить под охрану независимо от основной зоны охраны. Это дает возможность организации временно проезда или прохода на территорию без снятия с охраны протяженной зоны периметра. Управлять отключением участка ворот можно с поста охраны или дистанционно, например, с помощью радиобрелка или считывателя для магнитных карт или ключа "touch memory".
|
Анализаторы DuoTek – блоки обработки сигналов
|
| Анализаторы или блоки обработки сигналов, как правило, крепятся непосредственно на ограде. Они выполнены в герметичных корпусах и работают в широком диапазоне температур.
К анализаторам подключаются один или два отрезка сенсорного кабеля, обеспечивая тем самым, одну или две зоны охраны (в зависимости от типа анализатора).
К месту установки анализатора необходимо подвести питание (12 В постоянного тока) и сигнальный кабель для передачи тревожных и сервисных сигналов от анализатора на приемо-контрольный прибор. Тревожные и сервисные сигналы анализатор генерирует замыканием/размыканием контактов реле. Таким образом, в качестве приемо-контрольного прибора может быть использована любая стандартная контрольная панель, принимающая релейный сигнал типа «Сухой контакт».
Отличительной особенностью систем с микрофонным сенсорным кабелем является возможность передачи звукового сигнала, генерируемого сенсорным кабелем в зоне охраны. Такая опция дает дополнительную возможность определения причины тревоги на слух.
|
|
|
