Система PERIDECT (Перидект) с дискретными датчиками для защиты периметров коттеджей
|

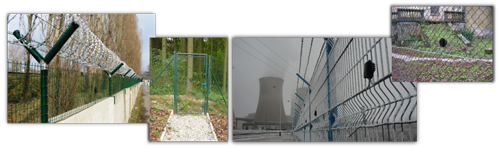

| Альтернативой протяженным линейным сенсорам являются дискретные датчики вибраций, подключенные к общему кабелю, соединяющему их с анализатором сигналов. Одним из видов дискретных датчиков являются сенсоры с пьезоэлектрическими преобразователями вибраций. |
|
Пьезоэлектрические датчики генерируют аналоговые сигналы, достаточно точно отражающие параметры вибрации ограды (амплитуда, частота и др.). Такие датчики использованы, например, в системе PERIDECT, выпускаемой компанией Sieza (Чехия). Дискретные датчики типа PDS (Рис. 6) поставляются уже подключенными к общему кабелю данных. Интервал между датчиками составляет 1,4 …5 м, и выбирается в зависимости от длины панели конкретного ограждения. Установленные в датчиках электронные процессорные модули служат для усиления, фильтрации и оцифровки сигналов пьезоэлементов. Каждый датчик имеет индивидуальный адрес, и анализатор системы позволяет дистанционно устанавливать пороги срабатывания для каждого сенсора.
К одному анализатору можно подключить до 246-ти датчиков, что позволяет защитить периметр длиной 600…800 м. Отметим, что датчики системы PERIDECT имеют весьма широкий диапазон рабочих температур: от -55О до +85ОС. |
 |
|
Дискретная структура чувствительных элементов позволяет реализовать их принципиальные преимущества по сравнению с кабельными сенсорами:
- Индивидуальная настройка каждого сенсора позволяет обеспечить однородную чувствительность системы даже на неоднородных оградах.
- Система позволяет определить точку вторжения с точностью до отдельной панели ограды, что значительно повышает эффективность действий охраны.
- Дискретная структура серьезно повышает эффективность системы периметрального видеонаблюдения, позволяя немедленно получить изображение с «тревожного» сегмента периметра, а не с протяженной зоны.
- Параллельная обработка сигналов от нескольких расположенных рядом дискретных датчиков позволяет отличить случай реального вторжения от массированного воздействия дождя или ветра, когда сигналы тревоги приходят одновременно от многих сенсоров.
- Система позволяет программно конфигурировать зоны охраны произвольной длины, в зависимости от топологии периметра и требований заказчика.
|
Система управления, реализованная на базе компьютерного софта позволяет легко приспособить систему как для крупных объектов, так и для защиты небольших периметров, например частных коттеджей. Графический интерфейс с отображением плана охраняемого объекта помогает персоналу охраны мгновенно реагировать на сигналы тревоги, выделяя на плане не протяженную зону, а конкретное место с тревожным датчиком.
|
Типовые схемы применения системы PERIDECT
|
|
|
Датчики PDS монтируются на каждую секцию ограды и регистрируют попытки перелаза через ограду или разрушения ограды. Датчики соединены кабелем по которому их сигналы передаются на анализатор PERIDECT PVJ, а также обеспечивается питание датчиков и дополнительных модулей, подключенных к системе. Датчики PDS могут поставляться в комплектации, когда подключение всех датчиков к кабельной линии осуществляется на заводе-изготовителе. Длина кабеля между соседними датчиками варьируется в пределах от 1,4 до 5 метров и зависит от длины секции ограды и необходимости обхода столбов ограды.
Анализатор PERIDECT PVJ может располагаться как непосредственно на ограде, так и в помещении охраны или любом другом удобном месте.
|
 |

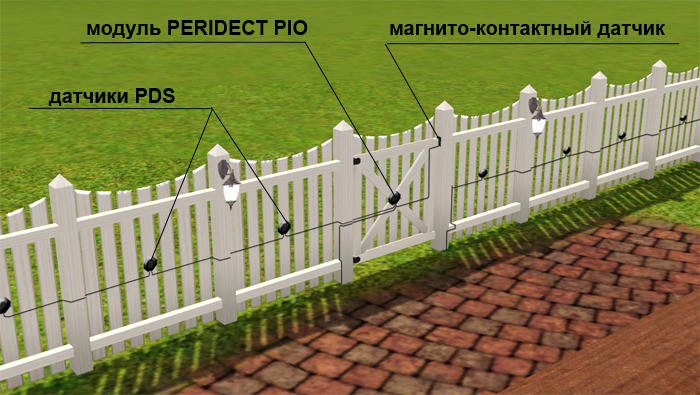

| При необходимости установки на периметре дополнительных датчиков, например магнито-контактных датчиках на воротах или калитках, в системе PERIDECT предусмотрены специальные модули входа-выхода PERIDECT-PIO, которые имеют 1 вход и 1 релейный выход. Модули PIO подключаются к единой коммуникационной линии и выглядят также как PDS датчики. |
 |

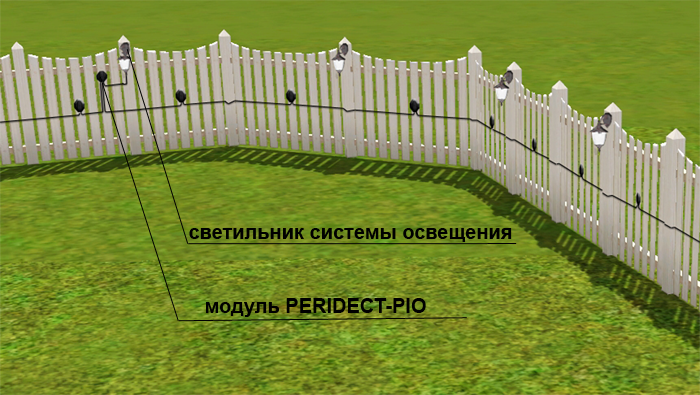

Модули входа-выхода PERIDECT-PIO могут быть использованы для управления внешним оборудованием: световыми или звуковыми оповещателями, телекамерами, электро-замками, системами освещения. Следует отметить, что для управления силовыми цепями через модуль PIO необходимо использовать схему с силовыми релейными повторителями.
|
|
|
