Назначение Системы MultiTek
|
|
Централизованная система MultiTek (МультиТек) предназначена для охраны периметров средних и крупных объектов. Чувствительным элементом системы служит микрофонный кабель электромагнитного типа VibraTek, отличающийся высокой чувствительностью и широкой полосой частот.
Отличительная особенность системы состоит в том, что она имеет централизованную архитектуру, при которой все анализаторы устанавливаются в стандартной 19-дюймовой стойке на посту охраны.
Центральное оборудование имеет модульную конструкцию, обеспечивающую расширение системы путем добавления необходимого количества плат Анализаторов. Ведущая стойка системы имеет слоты для 8-ми плат Анализаторов (до 16-ти зон охраны), к ней подключается до 3-х Ведомых стоек, что позволяет поддерживать до 64-х зон охраны периметра.
|
Преимущества системы MultiTek
|
| По сравнению с традиционной схемой, где охранные устройства (Анализаторы) установлены на периметре и подключаются к оборудованию на посту охраны через кабели сигнализации, централизованная система имеет определенные преимущества: |
- Централизованная архитектура системы позволяет избежать установки на периметре активного электронного оборудования, сосредоточив его на посту охраны. Этим обеспечивается защищенность электронных модулей от вандализма и снижается вероятность повреждения блоков системы от грозовых разрядов.
- На периметре не требуется установки источников питания для электронных блоков системы охраны. Это обеспечивает экономию средств на монтаж и обслуживание, а также повышает общую электробезопасность оборудования.
- Установка всего электронного оборудования на посту охраны существенно упрощает настройку, диагностику и ремонт системы.
|
Анализаторы системы MultiTek
|
|
|
Двухзонные Анализаторы системы МультиТек выполнены в виде отдельных электронных плат, которые устанавливаются в стойках высотой 4U. Анализаторы системы МультиТек по своим параметрам аналогичны Анализаторам серии DuoTek Net.
Анализаторы снабжены встроенными модулями памяти, сохраняющими архив тревожных событий и фрагменты звуковых сигналов сенсорных кабелей. Каждый Анализатор имеет 4 входа для дополнительных датчиков и 4 релейных выхода.
|
Базовая Станция EtherTek
|
 |
|
Базовая Станция EtherTek обеспечивает обмен данными с Анализаторами MultiTek по сети RS485, а также связь с управляющим компьютером через Ethernet интерфейс. На компьютере установлена программа Windows GUI для настройки параметров и диагностики сетевых Анализаторов, а также программа Datalog (Дэйталог) для контроля сигналов тревоги и управления охранным комплексом.
К Базовой Станции EtherTek можно подключить до 32-х Анализаторов, что обеспечивает охрану до 64-х зон периметра с сенсорными кабелями и до 128-ми шлейфов с контактными датчиками.
|
Программа Windows GUI для настройки Анализаторов DuoTek Net
|
 |
|
Инженерная программа Windows GUI позволяет проводить настройку анализаторов MultiTek по сети RS485.
Интерфейс программы включает в себя полный набор инструментов для управления всеми функциями Анализаторов: настройка режимов в каждом канале обработки сигнала Сенсорного кабеля, возможность дистанционного управления релейными выходами Анализаторов, включение кросскорреляционной обработки в канале перелаза, индикация состояния зон охраны, прослушивание звукового канала в режиме реального времени от зоны с Сенсорным кабелем или звукового фрагмента, записанного в памяти анализатора, загрузка и просмотр журнала событий из памяти Анализатора.
Программа Windows GUI устанавливается на ПК с ОС Windows XP-Windows7.
|

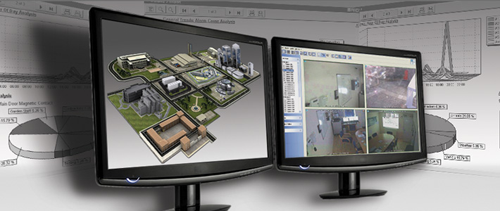

Система Управления DataLog
|
 |
|
Программный комплекс Datalog разработан специально для управления различным охранным оборудованием. Удобный графический интерфейс и возможность интеграции широкого спектра охранного оборудования позволяют применять DataLog для управления охранными комплексами как небольших, так и крупных объектов.
Объединение различных охранных технологий на общем экране позволяет оператору на посту охраны контролировать различные элементы объекта. Система позволяет интегрировать систему видеонаблюдения, которая используется для просмотра событий, произошедших как до, так и после поступления сигналов тревоги.
Общая технология, используемая для всех систем, отображаемых на общем экране, облегчает оператору процедуру регистрации и оценки тревожных событий. Оператор может быстрее реагировать на обстановку и организовывать ответные действия в течение секунд, а не минут. Все тревоги и другие события могут отображаться на дисплее с планом объекта, с текстовыми пояснениями, инструкциями по действию оператора, а также фрагментами видеозаписи, полученными до и после тревожных событий.
|
