Сетевая система DuoTek Net для защиты протяженных периметров
|
|
Назначение системы DuoTek Net
|
|
Сетевая система DuoTek Net (ДуоТек Нет) предназначена для охраны периметров средних и крупных объектов. Чувствительным элементом системы служит микрофонный кабель электромагнитного типа VibraTek, отличающийся высокой чувствительностью и широкой полосой частот. Возможности Сенсора VibraTek позволяют использовать систему практически на всех видах металлических и деревянных оград, а также козырьках из сеток, сварных и кованных решеток, колючей проволоки. Система может быть использована и для защиты от подкопа (при соответствующей инженерной дороботке ограды).
Отличительная особенность системы состоит в том, что все Анализаторы серии DuoTek Net подключаются к последовательной коммуникационной сети RS485.
|
|
|
Преимущества системы DuoTek Net
|
По сравнению с традиционной схемой, где охранные устройства подключаются к оборудованию на посту охраны через релейные выходы и индивидуальные кабели сигнализации, сетевая конфигурация имеет несколько серьезных преимуществ:
|
- Сетевая технология позволяет существенно сократить расходы на прокладку соединительных кабелей, т.к. для подключения всех Анализаторов ДуоТек Нет используется общая шина.
- Последовательная сеть позволяет передавать на пост управления не только сигналы Тревоги, но и дополнительную информацию о работе Анализаторов – текущие настройки, данные архива событий, записанные в памяти Анализаторов звуковые сигналы и т.п.
- С помощью сети можно производить дистанционную настройку всех параметров Анализаторов и диагностику электроники, управлять внешним оборудованием, временно блокировать отдельные зоны и др.
|
Анализаторы Серии DuoTek Net
|
|
|
Анализаторы DuoTek Net обеспечивают охрану 2 зон периметра с Сенсорным кабелем VibraTek до 300 метров каждая и возможность подключения 4-х дополнительных контактных датчиков (по 2 датчика в каждую зону охраны с сенсорным кабелем).
Цифровая обработка сигнала Сенсорного кабеля применяемая в анализаторах DuoTek Net позволяет регистрировать даже слабые воздействия нарушителя на охраняемую ограду, распознавая их фоне шумов окружающей среды.
Анализаторы DuoTek Net имеют встроенные сетевые интерфейсы RS485 с помощью которых осуществляется обмен данными с центральным оборудованием системы DuoTek Net, а также 4 релейных выхода, которые могут быть использованы для управления внешним оборудованием (системой освещения, электро-замками и т.д.). Также Анализаторы имеют встроенные модули памяти, сохраняющие фрагменты звуковых сигналов сенсорных кабелей, которые могут быть использованы оператором для идентификации причин тревоги или инженером при настройке системы.

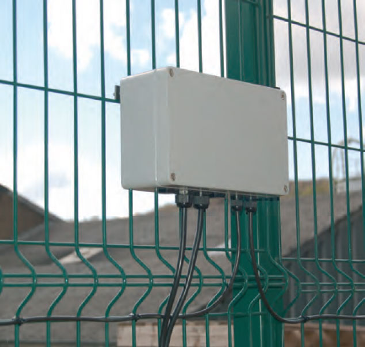

Анализаторы DuoTek Net выполнены в герметизированных алюминиевых корпусах и устанавливаются на охраняемой ограде. Все внешние компоненты системы расчистаны на работу в широком температурном диапазоне, что делает возможным использование системы DuoTek Net практически в любом регионе.
|
Базовая Станция EtherTek
|
 |
|
Базовая Станция EtherTek обеспечивает обмен данными с Анализаиторами DuoTek Net по сети RS485, а также связь с управляющим компьютером через Ethernet интерфейс. На компьютере установлена программа Windows GUI для настройки параметров и диагностики сетевых Анализаторов, а также программа Datalog (Дэйталог) для контроля сигналов тревоги и управления охранным комплексом.
К Базовой Станции EtherTek можно подключить до 32-х Анализаторов, что обеспечивает охрану до 64-х зон периметра с сенсорными кабелями и до 128-ми шлейфов с контактными датчиками.
|
Программа Windows GUI для настройки Анализаторов DuoTek Net
|
 |
|
Инженерная программа Windows GUI позволяет проводить дистанционную настройку анализаторов DuoTek Net по сети RS485.
Интерфейс программы включает в себя полный набор инструментов для управления всеми функциями Анализаторов: настройка режимов в каждом канале обработки сигнала Сенсорного кабеля, возможность дистанционного управления релейными выходами Анализаторов, включение кросскорреляционной обработки в канале перелаза, индикация состояния зон охраны, прослушивание звукового канала в режиме реального времени от зоны с Сенсорным кабелем или звукового фрагмента, записанного в памяти анализатора, загрузка и просмотр журнала событий из памяти Анализатора.
Программа Windows GUI устанавливается на ПК с ОС Windows XP-Windows7.
|
Система Управления DataLog
|
 |
Программный комплекс Datalog разработан специально для управления различным охранным оборудованием. Удобный графический интерфейс и возможность интеграции широкого спектра охранного оборудования позволяют применять DataLog для управления охранными комплексами как небольших, так и крупных объектов.
Объединение различных охранных технологий на общем экране позволяет оператору на посту охраны контролировать различные элементы объекта. Система позволяет интегрировать систему видеонаблюдения, которая используется для просмотра событий, произошедших как до, так и после поступления сигналов тревоги.
Общая технология, используемая для всех систем, отображаемых на общем экране, облегчает оператору процедуру регистрации и оценки тревожных событий. Оператор может быстрее реагировать на обстановку и организовывать ответные действия в течение секунд, а не минут. Все тревоги и другие события могут отображаться на дисплее с планом объекта, с текстовыми пояснениями, инструкциями по действию оператора, а также фрагментами видеозаписи, полученными до и после тревожных событий.
|
|
|
