Назначение
|
Программное обеспечение Windows GUI является универсальным инструментом для настройки анализаторов серии DuoTek в автономном и сетевом исполнении, а также анализаторов централизованной системы MultiTek.
Программа Windows GUI предназначена для использования на компьютерах под управлением операционной системы Windows и требует предварительной инсталляции перед началом использования. |
|
Подключение к анализаторам
|
| Автономные анализаторы |
Обмен данными между компьютером с установленной программой Windows GUI и автономными анализаторами DuoTek может осуществляться двумя способами:
- По ИК каналу; в анализаторах серии DuoTek имеется встроенный интерфейс стандарта IrDA. В этом случае в комплект поставки программы включается внешний ИК порт, подключаемый к USB разъему компьютера.
- Проводное соединение через интерфейс RS232. По предварительному заказу инфракрасный порт в анализаторах серии DuoTek может быть заменен на интерфейс RS232.
|
| Сетевые анализаторы |
Для подключения к сетевым анализаторам DuoTek NET или анализаторам централизованной системы MultiTek используется специальный контроллер – базовая станция, EtherTek. В этом случае анализаторы по сети RS485 подключаются к базовой станции, которая позволяет обслуживать до 32-х двухзонных анализаторов DuoTek Net, т.е. 64 зоны охраны с сенсорным кабелем.
Связь базовой станции EtherTek с компьютером осуществляется по протоколу TCP/IP. Компьютер может быть подключен к базовой станции через местную локальную сеть или напрямую, используя кабель типа “cross-over”. |
|
Возможности
|
| В зависимости от того к какому типу анализаторов (автономному или сетевому) подключена программа Windows GUI ее графический интерфейс и функции незначительно изменяются. |
 |

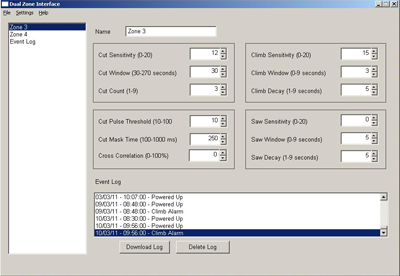

| При подключении к автономным анализаторам DuoTek пользователь имеет возможность настроить параметры обработки сигналов в канале перелаза (Climb) и пролома (Cut), активировать и настроить кросскорреляционную обработку сигналов соседних зон в канале перелаза (Climb), загрузить и просмотреть журнал событий, сохранить и экспортировать текущие настройки в текстовый файл. |
 |

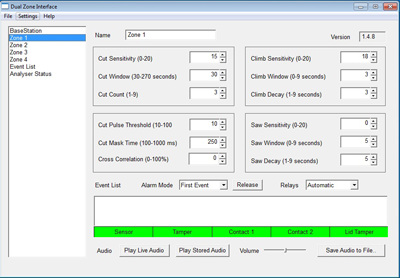

| При подключении к сетевым анализаторам DuoTek Net или MultiTek DZA через контроллер EtherTek, пользователь, кроме указанных выше действий, имеет возможность прослушать в реальном времени звуковой сигнал от сенсора выбранной зоны, загрузить записанный звуковой фрагмент, соответствующий последней или первой тревоге в выбранной зоне охраны, в ручном режиме управлять релейными выходами анализаторов. Также программа в реальном времени показывает состояние зон охраны с сенсорным кабелем и подключенных к входам анализаторов дополнительных датчиков. |
 |

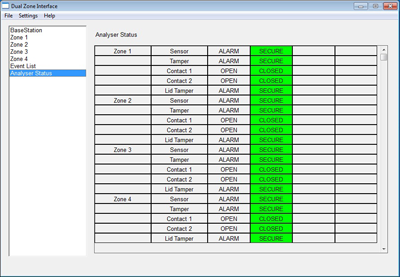

| При подключении к базовой станции EtherTek пользователь имеет возможность изменить сетевые настройки (IP адрес, маску сети, шлюз и т.д.), а также в реальном времени просмотреть состояние всех зон охраны подключенных к базовой станции (с сенсорным кабелем или дополнительных датчиков). |
