Программное обеспечение WAVE TEST 2
 |
|
Назначение
|
Программное обеспечение WAVE TEST 2 является универсальным инструментом для настройки радиолучевых датчиков с цифровой обработкой сигналов фирмы CIAS – Armidor, Murena Plus, Manta, ERMO 482X Pro, Coral Plus, Pythagoras.
Программа WAVE TEST 2 предназначена для использования на компьютерах под управлением операционной системы Windows и требует предварительной инсталляции перед началом использования. |
|
Подключение к датчикам
|
| Обмен данными между компьютером с установленной программой WAVE TEST 2 и настраиваемыми датчиками осуществляется через сетевой интерфейс RS485. Подключение датчиков к компьютеру производится через конвертер сигналов RS232/RS485 – используется COM-порт компьютера или через конвертер USB/RS485 – используется USB-порт компьютера. Конвертер RS232/RS485 и комплект кабелей-переходников входит в комплект поставки программы WAVE TEST 2. |
|
Возможности
|
Программа WAVE TEST 2 позволяет быстро настроить все параметры датчика, провести тестирование, дистанционно контролировать такие параметры как напряжение питание на входе датчика, уровень АРУ, температуру внутри корпуса и т.д.
С помощью программы WAVE TEST 2 пользователь имеет возможность загрузить из памяти датчика журнал событий и файл с фрагментами осциллограмм последних 100 тревожных событий, синхронизировать дату и время датчика с компьютером. Доступ к настройкам датчика защищен паролем.
|
|

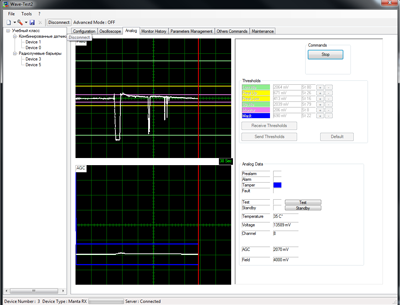

При подключении к двухпозиционным датчикам (Manta, ERMO 482X PRO) на основном рабочем окне программы присутствует окно “электронного осциллографа” на шкале которого обозначены установленные пороги для анализа сигнала, а также окно с осциллограммой изменения уровня АРУ с порогами для системы антимаскирования.
Пользователь имеет возможность изменять значения порогов, проводить дистанционное тестирование работоспособности датчика, контролировать основные параметры датчика: напряжение питание на входе, уровень СВЧ-сигнала и АРУ, температуру внутри корпуса и т.д. Индикаторы указывают состояние релейных выходов датчика: Тревога, Вскрытие (Tamper), Отказ. |
|

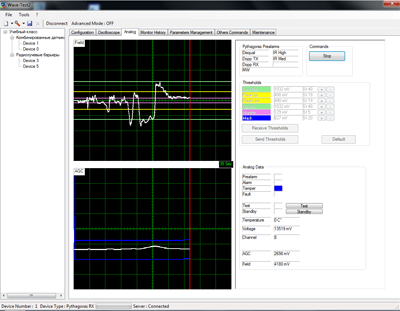

| При подключении к комбинированному датчику Pythagoras основное окно программы WAVE TEST , кроме окна осциллографа и уровня АРУ, содержит также информацию о состоянии ИК-модулей и однопозиционного СВЧ-модуля датчика Pythagoras. |
|

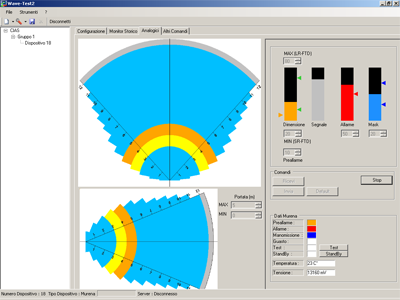

| При подключении к однопозиционному датчику Murena основное окно отображает диаграмму чувствительной зоны датчика в вертикальной и горизонтальной плоскости. На диаграмме отмечена активная область, в которой происходит детектирование. Если в пределах активной области чувствительной зоны датчик обнаруживает движущийся предмет, то его местоположение отображается на диаграмме яркой полосой. При движении объекта на диаграмме последовательно выделяются сектора чувствительной зоны, указывая направление движения (от датчика или к датчику). |
|
|
