Датчики серии MURENA – однопозиционные объемно-чувствительные СВЧ датчики, работающие на доплеровском принципе. Эти датчики разработаны для обнаружения движущихся предметов и предназначены для работы на внешнем периметре или внутри помещений.
В датчиках серии MURENA используются два доплеровских сенсора, что позволяет реализовать функции, характерные для радаров – определение места и направления движения нарушителя в пределах чувствительной зоны, определение примерных размеров нарушителя.
Технология цифрового анализа СВЧ сигналов, основанная на алгоритмах «Нечеткой Логики» позволяет уверенно распознавать нарушителя движущегося в любом направлении в пределах чувствительной зоны, а также игнорировать помехи окружающей среды.
Датчики серии MURENA выпускаются c длиной чувствительной зоны 12 и 24 метра. Максимальная длина чувствительной зоны, а также зона дискриминации объектов вблизи датчика регулируются с шагом 1 метр.
Диаграммы направленности чувствительной зоны датчиков серии MURENA в зависимости от модели – “веер” и “штора”. |
| Отличительные особенности |
- Длина чувствительной зоны 12 и 24 метра; регулируемая с шагом 1 метр
- Функция игнорирования ближних объектов SRTD - в пределах всей чувствительной зоны с шагом 1 метр
- Диаграммы чувствительной зоны - "веер” и “штора”
- Цифровая обработка сигналов на основе алгоритмов «Нечеткой Логики»
- Определение размеров, места и направления движения нарушителя
- Автоматическая компенсация температуры
- Система антимаскирования
- Встроенная память событий
- Интерфейс RS485 для удаленной настройки и контроля состояния датчика
|
 |
Цифровые опции датчиков серии MURENA
|
Цифровой анализ на принципах «Нечеткой Логики»
Цифровой анализ принимаемых сигналов построен на базе типовых моделей нарушителя, и использует принципы «Нечеткой Логики». Эти принципы применяются для обнаружения нарушителей, движущихся как параллельно, так и перпендикулярно оси чувствительной зоны. При этом чувствительность датчика одинакова для обоих направлений движения. Кроме того, датчик снабжен цифровым фильтром, исключающим влияние шумов окружающей обстановки, например, дождя. |
|
Функция дискриминации ближних объектов (SRTD)
Функция SRTD позволяет исключить ложные срабатывания датчика от объектов (птиц, мелких животных), движущихся в непосредственной близости от датчика. При настройке можно задавать расстояние от датчика, в котором игнорируются движущиеся предметы (в пределах всей чувствительной зоны с шагом 1 метр). Так, например, если длина чувствительной зоны установлена на отметке 12 метров, а параметр SRTD – на уровне 8 метров, то датчик будет игнорировать объекты, движущиеся ближе, чем 8 метров от датчика и регистрировать только те объекты, которые находятся в интервале расстояний от 8 до 12 м.
|
|

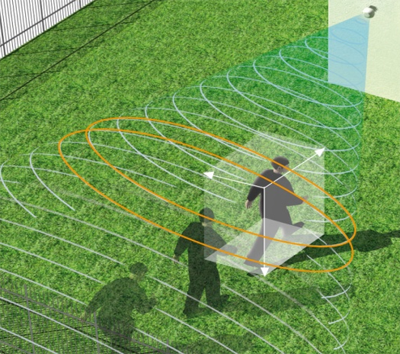

Определение размеров, места и направления движения нарушителя
Применение в датчиках MURENA двух доплеровских сенсоров работающих на близких частотах позволило реализовать функции определения размеров, места и направления движения нарушителя. Работа с этими функциями производится через интерфейс программы настройки WAVE TEST2 в инженерном режиме, т.е. только в процессе настройки датчика.
Данные опции помогают инженеру-инсталлятору корректно настроить параметры чувствительной зоны датчика, проанализировать влияние различных предметов внутри чувствительной зоны на работу прибора в режиме реального времени.
|
Автоматическая компенсация температуры
Датчик постоянно контролирует температуру окружающей среды для предотвращения возможных отказов. Система позволяет автоматически компенсировать температурные перепады, поддерживая стабильную работу датчика. |
Динамическое антимаскирование
В датчике имеется система обнаружения попыток маскирования прибора с целью его блокировки. При обнаружении попытки блокировки датчик выдает сигнал тревоги. |
|
Чувствительная зона датчиков серии MURENA
|
| Датчики серии MURENA выпускаются в нескольких модификациях отличающихся друг от друга максимальной длиной чувствительной зоны и диаграммой направленности. |
|
MURENA 12: Максимальная длина чувствительной зоны 12 метров; Диаграмма направленности чувствительной зоны типа "веер" - 90° в горизонтальной плоскости и 40° в вертикальной плоскости.
|
|
MURENA CURTAIN: Максимальная длина чувствительной зоны 12 метров; Диаграмма направленности чувствительной зоны типа "штора" - 15° в горизонтальной плоскости и 90° в вертикальной плоскости.
|
|
MURENA 24: Максимальная длина чувствительной зоны 24 метров; Диаграмма направленности чувствительной зоны типа "веер" - 45° в горизонтальной плоскости и 18° в вертикальной плоскости.
|
| Настройка датчиков серии MURENA |
Для настройки в датчиках MURENA предусмотрены светодиодные индикаторы и поворотные переключатели с помощью которых устанавливаются все параметры датчика. Кроме того, в датчиках имеется встроенный зуммер, упрощающий проведение “ход-теста” и определение геометрии чувствительной зоны.
В датчиках серии MURENA с индексом PLUS предусмотрен сетевой интерфейс RS485, который позволяет осуществлять местную или дистанционную настройку с помощью программы WAVE TEST2.
Такой способ настройки позволяет быстро и удобно настроить датчик, провести его диагностику, а также загрузить и просмотреть журнал событий. |
 |
| Контроль состояния датчиков серии MURENA |
| Для подключения к стандартным контрольным панелям в датчиках Murena предусмотрены выходные реле: Тревога, Авария, Отказ. Кроме того, контроль состояния датчиков можно осуществлять по сети стандарта RS485 (для датчиков Murena Plus) с помощью программно-аппаратных средств системы контроля и управления IB-SYSTEM. |
| Монтаж датчиков серии MURENA |
Датчики серии MURENA можно крепить на стене с помощью специальных кронштейнов серии STAFFAMURO с длиной выноса 10, 30 или 40 см. Для крепления датчика на цилиндрической стойке диаметром 60 мм используется кронштейн STAFFAPALO c длиной выноса 10 см.

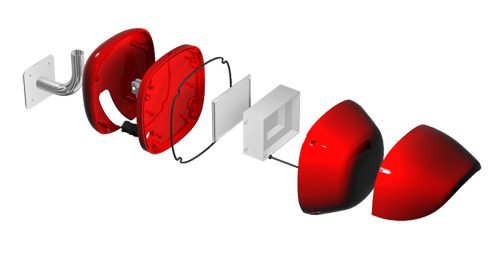

В качестве дополнительных элементов корпуса датчика предусмотрены козырек для защиты от дождя и задняя крышка для защиты кабельных вводов и места крепления на кронштейн. |
| Применение датчиков серии MURENA |
Датчики серии MURENA могут быть эффективно использованы для защиты подходов к зданиям, строительным конструкциям, для защиты балконов, террас, мачт, ворот, калиток и т.п. Датчики можно монтировать также под крышами на фасадах зданий для защиты окон и дверей от проникновения извне.
Кроме того, датчики MURENA позволяют перекрыть «мертвые зоны», образующиеся на краях или на пересечениях зон двухпозиционных радиолучевых датчиков. |
