Радиолучевые барьеры серии Manta с цифровой обработкой сигналов предназначены для охраны внешних периметров. Датчики выпускаются в двух модификациях: Manta 50 и Manta 80 (с длиной чувствительной зоны до 50 м и 80 м соответственно).
Параметры чувствительности и помехозащищенности позволяют использовать эти датчики для охраны объектов с высокой степенью безопасности. В датчиках серии Manta использована технология цифровой обработки сигналов методами «Нечеткой Логики». Благодаря этому обеспечивается высокая вероятность обнаружения. Одновременно вероятность ложных тревог значительно снижена по сравнению с другими приборами аналогичного назначения. Новая конструкция антенны позволяет формировать узкую чувствительную зону при небольших размерах блоков датчика.
Функциональность и привлекательный дизайн делают прибор идеальным для защиты жилых объектов, где внешний вид охранных приборов зачастую имеет большое значение. |
 |
| Отличительные особенности |
- Цифровой анализ сигналов на основе алгоритмов “Нечеткой Логики”
- Повышенная защищенность от СВЧ помех
- Система антимаскирования
- Встроенная, энергонезависимая память событий
- Автоматическая компенсация температуры
- 16 каналов модуляции СВЧ-сигнала
- Интерфейс RS485 для контроля состояния и удаленной настройки
- Эстетичный дизайн корпусов; скрытая подводка кабелей
|
| Цифровые опции датчиков серии Manta: |
|
Цифровой анализ сигналов методами «Нечеткой Логики»
Датчик анализирует основные параметры принимаемого сигнала, характеризующие его динамические изменения. В блоке памяти датчика хранятся типовые модели вторжения, которые используются как эталонные при анализе принимаемых сигналов в реальном времени. Алгоритмы «нечеткой логики» компенсируют влияние помех окружающей обстановки и позволяют надежно идентифицировать реальное вторжение.
|

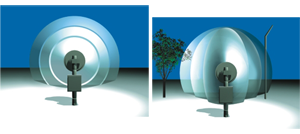

FSTD – метод уменьшения ширины чувствительной зоны.
В датчиках Manta использованы асимметричные планарные антенны, формирующие узкую чувствительную зону. Для отстройки от влияния расположенных рядом предметов (растительность, вибрирующие ограды и т.п.) использована технология FSTD – Распознавание Цели методом Нечеткой Логики. Система позволяет регулировать чувствительность датчика на краях зоны, игнорируя помехи. |
 |
|
Компенсация влияния температуры.
В датчике предусмотрена функция коррекции сигналов в зависимости от окружающей температуры. Все принимаемые аналоговые сигналы, превышающие заданный порог, сохраняются в автономной памяти датчика; с помощью программы Wave-Test их можно просматривать на мониторе удаленного компьютера.
|
Система динамического антимаскирования.
В датчике используются 16 каналов модуляции, стабилизированные кварцевым генератором. Датчик снабжен также функцией динамического анализа уровня принимаемого сигнала. Обе эти функции делают практически невозможным маскирование датчика и, кроме этого, дают информацию о потенциальных отказах СВЧ-компонентов системы. |
|
Журнал событий.
В датчиках серии Manta предусмотрена энергонезависимая память событий. Датчик сохраняет в памяти последние 256 событий связанных с изменением состояния (тревога, вскрытие, отказы), изменением параметров (настройки, обновления ПО, синхронизация времени), попытками удаленного подключения через интерфейс RS485. Все события снабжены метками даты и времени. Кроме того, в памяти датчика сохраняются осциллограммы последних 100 тревог. Интервал времени на осциллограмме захватывает как момент тревоги, так и несколько секунд до и после события. Данный инструмент чрезвычайно полезен при анализе работы датчика и обнаружения источника ложных тревог.
|
| Настройка и юстировка
Юстировка, тестирование и настройка датчиков серии Manta может проводиться двумя способами:
- С помощью органов управления самого датчика (поворотных переключателей, светодиодных индикаторов, встроенного зуммера).
- С помощью программного обеспечения WAVE TEST2 через интерфейс RS485. Компьютер с программой может быть подключен к датчикам напрямую, используя специальный интерфейсный кабель и конвертер RS232/485 (входят в комплект поставки WAVE TEST2) или через сетевые концентраторы коммуникационной сети IB-SYSTEM (если датчики подключены к системе управления IB-SYSTEM). С помощью программы в реальном времени можно измерять основные рабочие параметры передающих и приемных блоков – напряжение питания, уровень сигнала, напряжение АРУ, окружающую температуру; просматривать журнал событий, анализировать записанные в памяти осциллограммы тревожных событий. Пакет WAVE TEST2 очень эффективен для анализа шумов окружающей среды и установки оптимальных режимов детектирования.
|
 |
| Контроль состояния датчиков
Для подключения к стандартным контрольным панелям в датчиках серии Manta предусмотрены выходные реле: Тревога, Авария, Отказ. Кроме того, контроль состояния датчиков можно осуществлять по сети стандарта RS485 с помощью программно-аппаратных средств системы контроля и управления IB-SYSTEM.
|
| Монтаж датчиков
В зависимости от варианта применения датчики Manta могут крепиться на стены с помощью специальных кронштейнов Manta SP35 или устанавливаться на грунт с помощью опорных стоек Manta SP 80, Manta SP110. Подводка кабельных коммуникаций к датчику осуществляется скрыто - внутри стойки или кронштейна. Подобный метод монтажа оправдан при использовании датчиков для защиты периметров объектов с повышенными требованиями к внешнему виду оборудования: загородные коттеджи, бизнес - центры и т.д.
|
