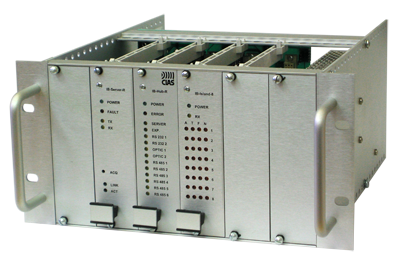

| В базовой (минимальной) конфигурации центральный блок IB-SYSTEM Rack Small может обслуживать до 4-х двухпозиционных радиолучевых датчиков или до 8-ми однопозиционных датчиков. В состав такого комплекта входят следующие модули: |
- 1 модуль IB-Server-R16 – Сервер Системы
- 1 модуль IB-Hub-R – Сетевой Концентратор для связи с внешними устройствами (датчиками)
- 1 модуль IB-Island-8 - Релейно-индикаторный модуль
- 1 9,5-дюймовый корпус высотой 3U (настольного или стоечного исполнения)
- 1 блок питания с устройством для зарядки АКБ
|
| При расширении до максимальной комплектации центральный блок IB-SYSTEM Rack Small способен контролировать до 8-ми двухпозиционных радиолучевых датчиков или до 16-ти однопозиционных датчиков. В состав максимального комплекта входят следующие модули: |
- 1 модуль IB-Server-R16 – Сервер Системы
- 1 модуль IB-Hub-R – Сетевой Концентратор для связи с внешними устройствами (датчиками)
- 2 модуля IB-Island-8 - Релейно-индикаторный модуль
- 1 9,5-дюймовый корпус IB-Rack Small высотой 3U (настольного или стоечного исполнения)
- 1 блок питания с устройством для зарядки АКБ
|
| Разъемы на плате комплекта IB-SYSTEM Rack Small в максимальной комплектации обеспечивают следующие подключения: |
- 6 линий RS485 для подключения внешних охранных датчиков
- 2 линии RS232 для подключения компьютеров для управления и контроля
- 1 линия RS485 для подключения к модулю IB-Server-R16 через "Hyper Terminal" (для проверки системы и обновления прошивки)
- 5 нормально замкнутых (НЗ) выходных реле для индикации сигналов неисправность Центрального Блока IB-SYSTEM Rack
- 64 нормально замкнутых (НЗ) выходных реле для индикации сигналов о состоянии внешних охранных датчиков (Тревога, Вскрытие, Отказ, Потеря Связи).
|
