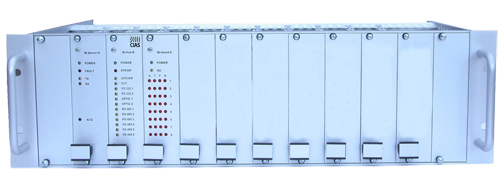

| В базовой (минимальной) конфигурации центральный блок IB-SYSTEM Rack может обслуживать до 8-ми двухпозиционных радиолучевых датчиков. В состав такого комплекта входят следующие модули: |
- 1 модуль IB-Server-R – Сервер Системы
- 1 модуль IB-Hub-R – Сетевой Концентратор для связи с внешними устройствами (датчиками)
- 1 модуль IB-Island-8 - Релейно-индикаторный модуль
- 1 19-дюймовый корпус высотой 3U
- 1 блок питания с устройством для зарядки АКБ
|
| При расширении до максимальной комплектации центральный блок IB-SYSTEM Rack способен контролировать до 128-ми однопозиционных охранных датчиков или до 64-х двухпозиционных радиолучевых датчиков. В состав максимального комплекта входят следующие модули: |
- 1 модуль IB-Server-R – Сервер Системы
- 2 модуля IB-Hub-R – Сетевые Концентраторы для связи с внешними устройствами (датчиками)
- 16 модулей IB-Island-8 - Релейно-индикаторные модули
- 6 плат IB-BACK Panel 2S - Плата расширения для подключения допоплнительных релейно-индикаторных модулей
- 2 19-дюймовых корпуса IB-Rack высотой 3U
- 2 блока питания с устройствами для зарядки АКБ
|
| Все перечисленные модули устанавливаются в двух стойках высотой 3U. Разъемы на платах комплекта в максимальной комплектации обеспечивают следующие подключения: |
- 12 линий RS485 для подключения внешних охранных датчиков
- 2 линии RS232 для подключения компьютеров для управления и контроля
- 1 линия RS485 для подключения к модулю IB-Server-R через "Hyper Terminal" (для проверки системы и обновления прошивки)
- 5 нормально замкнутых (НЗ) выходных реле для индикации сигналов неисправность Центрального Блока IB-SYSTEM Rack
- 512 нормально замкнутых (НЗ) выходных реле для индикации сигналов о состоянии внешних охранных датчиков (Тревога, Вскрытие, Отказ, Потеря Связи).
|
