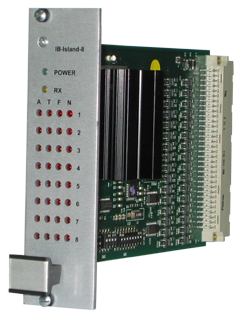

IB-ISLAND-8 - Релейно-Индикаторный Модуль

Модуль IB-Island-8 служит для индикации сигналов, приходящих от датчиков охраны периметра, а также для выдачи релейных сигналов на внешнее оборудование (контрольная панель, внешнее оборудование и т.п.). Контакты выходных реле модуля являются нормально замкнутыми (НЗ).

Каждый модуль IB-Island-8 имеет 8 выходных каналов, т.е. может выдавать сигналы от 8-ми однопозиционных датчиков или двухпозиционных датчиков («барьеров»). Для каждого датчика модуль IB-Island-8 генерирует следующие релейные сигналы:

• Тревога (Alarm)
• Вскрытие (Tamper)
• Отказ (Fault)
• Потеря связи (No answer)

Последний сигнал появляется, если датчик не отвечает на запросы Сервера системы определенное время.

Модуль IB-Island-8 может формировать выходные сигналы для 8-ми датчиков (однопозиционных охранных приборов) или для 8-ми барьеров (двухпозиционных СВЧ датчиков). Однако нумерация несколько различается для этих двух типов охранных приборов. Для барьера (двухпозиционного СВЧ датчика), в состав которого входят передатчик (TX) и Приемник (RX), мы предполагаем наличие протяженной зоны охраны периметра, т.е., если мы устанавливаем IB-Island-8 для обслуживания 8-ми барьеров, то мы имеем в виду, что мы собираем сигналы от 16-ти устройств – 8-ми передатчиков и 8-ми приемников. Выходные сигналы от пары модулей одного барьера выводятся на общие релейные контакты.
