IB-HUB - Сетевой Концентратор (модуль центральной стойки IB-SYSTEM Rack/Small)
|
Сетевой Концентратор IB-Hub обеспечивает связь между всеми компонентами cистемы IB-SYSTEM: Сервером IB-Server, Релейно-индикаторными модулями IB-Island-8, внешними охранными датчиками и Усилителями-разветвителями, типа IB-FMCREP. Каждый Сетевой Концентратор имеет 6 портов RS485 для подключения внешних устройств, а также 2 порта RS232 для подключения оборудования контроля и управления.
|
|
Добавление платы расширения типа IB-FO позволяет подключать к Концентратору два дуплексных волоконно-оптических кабеля для связи с внешними усилителями-разветвителями, типа IB-FMCREP-FO.
|
Добавление платы расширения типа IB-ETH к Концентратору IB-HUB позволяет использовать существующие на объекте локальные сети стандарта Ethernet в качестве среды для передачи данных от периметральных датчиков на центральное оборудование IB-SYSTEM Rack.
|

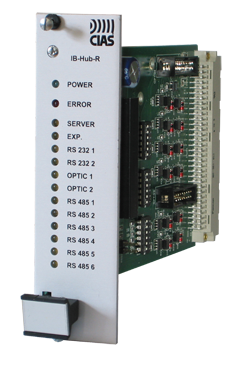

| На лицевой панели Концентратора IB-Hub установлены желтые светоизлучающие диоды (СИД), показывающие активность соответствующих коммуникационных линий: 6 x RS485, 2 оптические линии, 2 x RS232, 1 x Server. Красный СИД «ERROR» указывает на обнаружение ошибки связи. |
|
|
