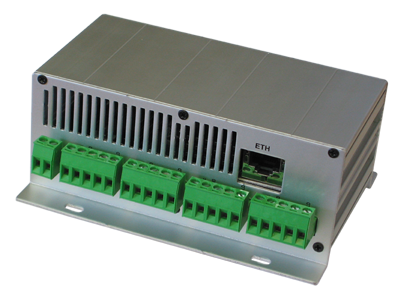

IB-FMCREP-ETH - усилитель-разветвитель линии RS485 с конвертером сигналов
Ethernet/RS485
|
Усилитель-разветвитель типа FMCREP-ETH отличается от базового устройства FMCREP тем, что он содержит дополнительный порт для подключения к сети Ethernet. Усилитель-разветвитель FMCREP-ETH позволяет передавать данные от внешних охранных датчиков на центральное оборудование системы сбора данных IB-SYSTEM, используя локально-вычислительную сеть стандарта Ethernet. При этом можно использовать уже существующие кабельные линии, уменьшая, таким образом, объем монтажных работ по прокладке новых коммуникационных линий.
|
Все установки режимов Усилителя-разветвителя FMCREP-ETH выполняются с помощью соответствующего программного обеспечения IB-ETH-Config, которое входит в комплект поставки. Программное обеспечение позволяет выбрать режим работы устройства – клиент или сервер; протокол связи – UDP или TCP/IP, задать необходимые сетевые настройки – IP-адрес, маска сети, адрес шлюза и т.д.
|
|
Примечание: Для того чтобы использовать сеть Ethernet для сбора данных от охранных периметральных датчиков, центральная стойка IB-SYSTEM Rack должна быть укомплектована платой расширения IB-ETH для конвертирования пакетов TCP/IP в сигналы последовательной линии RS485.
|
|
На рисунке ниже представлен пример конфигурации сети с применением Усилителей-разветвителей FMCREP-ETH. Такой вариант построения системы может быть реализован для распределенного объета, элементы которого связаны локально-вычислительной сетью.
|
 |
Основные технические характеристики усилителя-разветвителя IB-FMCREP-ETH:
| ПАРАМЕТР |
ЗНАЧЕНИЕ |
|
Среда передачи данных:
|
Медные кабели с витыми парами
|
| Сетевые разъемы: |
RJ45 |
| Напряжение питания модуля: |
13.8 В (11.0 – 17.0 В) |
|
Ток питания модуля:
|
415 мА
|
|
Релейный выход:
|
Сигнал «Ошибка»; НЗ / 100 мА
|
|
Скорость передачи данных RS485:
|
9600 бит/сек
|
Скорость передачи данных Ethernet:
|
20,6 Кбит/сек |
|
Размеры модуля:
|
136 х 50 х 71 мм
|
|
Рабочая температура:
|
-25º С …+60º С
|
|
