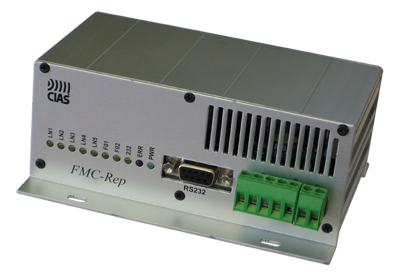

| Усилитель-разветвитель типа IB-FMCREP предназначен для ретрансляции и распределения сигналов RS485 в сетевой системе IB-System. Он используется для организации сети необходимой топологии, а также для непосредственного подключения охранных датчиков CIAS с помощью медных кабелей типа витая пара к сети RS485. |
|
Модуль IB-FMCREP имеет 5 портов RS485 для подключения датчиков и 1 порт RS232 для подключения компьютера. Все 5 портов RS485 Усилителя-разветвителя являются идентичными. Для каждой отдельной линии можно задавать индивидуальные параметры линии, такие как поляризация и окончание линии. Конфигурация линий задается DIP-переключателями, расположенными на плате Усилителя-разветвителя.
|
| Компьютер можно подключить напрямую к Усилителю-разветвителю через порт RS232. Для подключения компьютера используется нормальный последовательный кабель с соединениями «точка-к-точке» (point-to-point). |
|
Модуль IB-FMCREP снабжен вторичным источником питания напряжением 12В постоянного тока с 5-ю выходами. Максимальное потребление тока для каждого выхода составляет 300 мА.
|
| На рисунке ниже представлен пример конфигурации сети с использованием усилителей-разветвителей IB-FMCREP. |
 |
